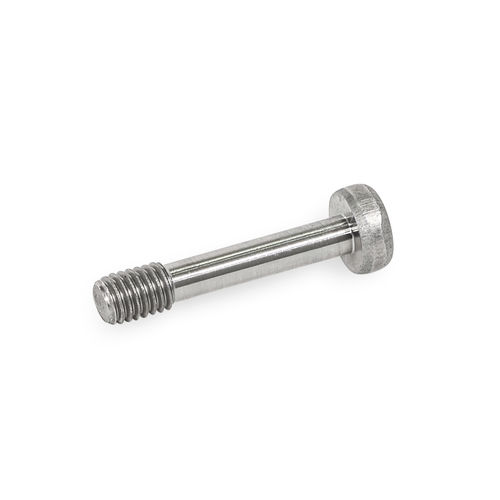

中空ヘッドねじ GN 7984.2

クランプ用円筒形頭中空 6面式

ソケット・キャップ・スクリューGN 7984.2は、スペースが限られた場所でも使用できるよう、頭部が薄型になっています。 スタッドd3が窪んでいるため、ねじは、例えばカバーの中で、紛失に対して容易に固定することができます。したがって、機械指令2006 / 42 / EGに準拠した「取付要素の捕捉性」が与えられます。 このためには、通常の貫通/ねじ穴の代わりに、両側にねじ山d1を設け、必要に応じて対応する逃げ穴d4を設ける必要があります。カバーの設計と必要なクランプ長さa1 ... a3に応じて、図のような組み立てオプションがあります。
