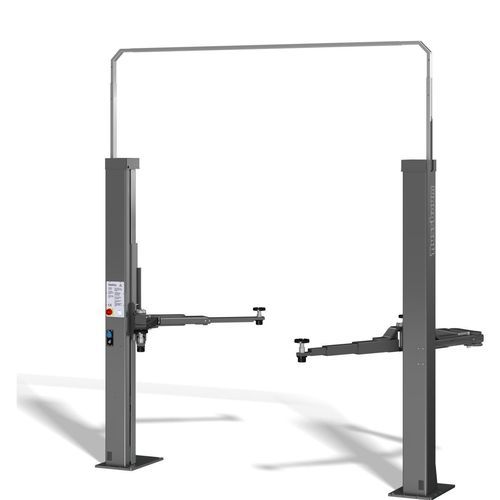

2柱リフト SMART 2.35 SL OTTO

3.5トン電気機械式自動車用

SMART LIFT 2.35 SL OTTO

概要
スピンドル駆動とOTTO支持アームを備えた2柱式電動リフト SMART LIFT 2.35 SL OTTO は、積載能力3500 kg と三重の安全システムを備えています。繁忙なプロ向け整備工場での連続使用を想定して設計されており、最小設置高が低く、設置幅の調整が可能で柔軟に導入できます。柱間のケーブル接続は床内配線、または高さ調整可能な上部ケーブルブリッジで処理できます。

支持アーム
OTTOアームは、長手の単一テレスコピック二重関節アームと短手の二重テレスコピックアームを組み合わせ、幅広い車種と重量クラスをカバーし、低いリフティングポイントやSUVなど大型車両への対応を可能にします。

主な特徴

• 上昇時間：46 秒、下降時間：40 秒
• 積載能力：3500 kg
• 幅・高さ調整可能、最小設置スペースが小さい
• 低天井にも適合（全高最小 2892 mm）
• 圧縮空気取入口および220 Vソケットを柱に標準装備
• 出荷前に各ユニットを個別に荷重試験
• CE-Stop 標準装備、E-Set（230 V / 圧縮空気）オプション
• RAL 色：RAL 7016、モーター出力：2 x 1.5 kW

作動および安全
スピンドル・ナット方式は回転スピンドルと低摩耗のNylatron®製リフティングナットで構成されています。主ナットの下に第二の安全ナットを備え、さらに保護を確保します。アームは自動ロック装置で固定され、リフティングナットは目視で摩耗確認が可能です。

構造と仕上げ
柱および支持アームは専用の溶接設備で溶接・ショットピーニング後、グレーの粉体塗装（RAL 7016）で仕上げられ、汚れや気候から長期的に保護されます。

納品範囲
調整可能なケーブルブリッジ付きリフト、非対称テレスコピックOTTOアーム、アームに固定された4つのターンテーブル、CE-Stop。エネルギーセットはオプション：コントロールカラム内のE-Set（230 V / 圧縮空気）。

設置要件
基礎：200 mm C20/25 標準配筋、12本のアンカー（BM12-20/80/40、基礎により異なるためマニュアル参照）。電気接続：3 Ph、N + PE、400 V、50 Hz、16 A 遅動ヒューズ。E-Set オプション用の圧縮空気接続。荷降ろしおよび設置準備が必要です。

技術データ
容量：3500 kg
下部スウィベル高さ：115 - 190 mm
前腕長：1160 - 570 mm
後腕長：995 - 1823 mm
上昇時間：46 秒
下降時間：40 秒
上昇高さ：1990 mm
全高（最小 / 設置時）：2892 mm
全幅：3350 mm
柱間有効距離：2470 - 2766 mm
CE-Stop：あり
E-Set：利用可能（オプション）
電気接続（Ph/V/Hz）：3 Ph, 400 V, 50 Hz
ヒューズ保護：16 A slow-blow
エンジン出力：2 x 1.5 kW

モデル / 仕様

• モデル：SMART LIFT 2.35 SL OTTO
• 容量：3500 kg
• 上昇高さ：1990 mm
• 下部スウィベル高さ：115 - 190 mm
• 前腕長：1160 - 570 mm
• 後腕長：995 - 1823 mm
• 全高（最小）：2892 mm
• 全幅：3350 mm
• 電源：3 Ph, 400 V, 50 Hz（16 A slow）
• モーター出力：2 x 1.5 kW
• CE-Stop：標準装備
• E-Set：オプション
