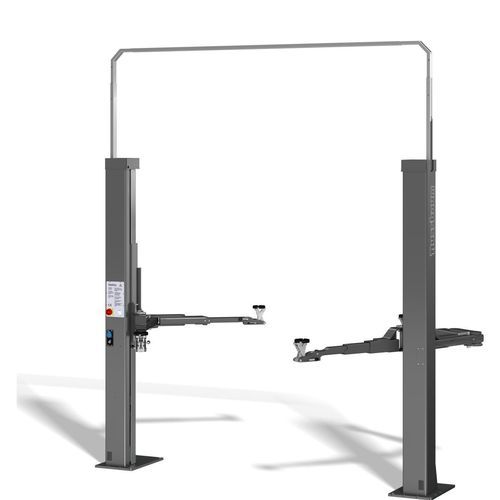

2柱リフト SMART 2.35 SL OTTO MM

3.5トン電気機械式自動車用

概要 スピンドル式の2柱電動リフト SMART LIFT 2.35 SL OTTO MM は、荷重3500 kg、OTTO MMサポートアームを備え、三重の安全システムを有しています。稼働率の高い整備工場での継続的な日常使用を目的に設計され、最小総高2892 mmにより低い天井高の工場にも対応し、設置幅は柔軟に調整できます。柱間のケーブル接続は床配線または柱上部の高さ調整可能なケーブルブリッジ経由で配線可能です。

主な特徴

• 上昇時間：46秒、下降時間：40秒
• 荷重容量：3500 kg
• OTTO MMサポートアームは広い車両サイズの取付点に対応
• 幅・高さともに調整可能で、最小占有面積が小さい
• 最小総高2892 mmで低天井に適合
• 圧縮空気接続と220 Vコンセントを柱に標準装備
• Nussbaum NTおよびHyperFlow®技術を標準搭載
• 出荷前に各ユニットを個別に負荷試験
• CE停止機能を装備

付属品

• 高さ調整可能なケーブルブリッジ付きリフト本体
• 非対称サポートアーム：二重関節の長アーム2本と二重伸縮の短アーム1本
• Mini-Max取付プレート
• エネルギーセット：E-set（230 V / 圧縮空気）を操作柱に統合

設置要件

• 基礎：200 mm C20/25 標準配筋
• アンカー12本 BM12-20/80/40（基礎により異なるためマニュアル参照）
• 電気接続：3相、N + PE、400 V、50 Hz、遅延型ヒューズ16 A
• E-set用の圧縮空気接続（オプション）
• 据付時の荷降ろし条件

構造・安全 スピンドルと耐摩耗性のあるNylatron®製サポートナットからなるスピンドル／ナット駆動方式を採用。主ナット下にある第二の安全ナットがシステムを補強します。アームは自動ロック機構で固定されます。サポートナットは目視による摩耗検査が可能です。柱とアームは溶接、ショットピーニング、グレーパウダーコーティングで汚れや風雨から保護されています。

技術仕様

• 荷重容量：3500 kg
• RAL色：RAL 7016
• 最小取付高さ：90 - 185 mm
• 前アーム長：980 - 600 mm
• 後アーム長：995 - 1823 mm
• 上昇時間：46 秒
• 下降時間：40 秒
• リフト高さ：2060 mm
• 総高：2892 mm
• 総幅：3350 mm
• 柱間有効距離：2470 - 2766 mm
• CE停止：有
• E-Set：有
• 電源 (Ph/V/Hz)：3相、400 V、50 Hz
• ヒューズ保護：16 A 遅延
• モーター出力：2 × 1.5 kW
