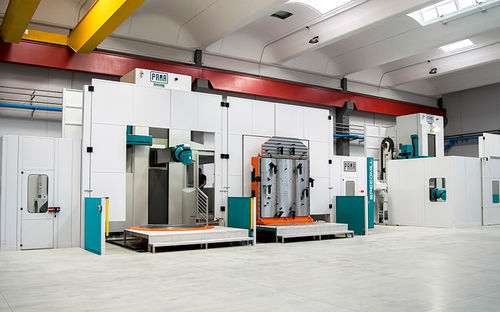

3軸フライス盤 SPEEDMILL series

横型コラム型大きなワークピース

概要
PAMA Speedmill の横型フライス盤は、横型加工が有利な中・大形部品の加工に向けて設計されています。振動の減衰、軸の動的性能、高回転数の主軸、部品の寸法精度に重点を置いた構成です。

設計と構造
機械は熱的に対称なコラムと中央に配置されたヘッドストックを備え、X・Y 軸にはローラガイドを採用して軸の動力学を活かします。ラムはヘッドストック内部で油圧的（ハイドロスタティック）パッドにより支持され、温度変化による伸びを補償するリアルタイムフィードバックシステムを備え、位置精度と剛性を振動発生源で確保します。

熱制御と潤滑
CNCアタッチメントヘッドは、制御された温度での流体循環により熱的に安定化されています。高回転、高精度、運動部の耐摩耗性を達成するために、潤滑はエア‑オイルまたは空調式オイル循環システムで行われます。

構成オプション

• 多様なフライス／旋削テーブル
• 各種工具マガジンおよび工具・CNCアタッチメントヘッド用マガジン

CNC制御
ラインナップは生産要件に応じて Siemens、Heidenhain、Fanuc の CNC を選択して構成できます。

技術情報（概要）
X軸ストローク（コラム）：5000 mm
Y軸ストローク（ヘッドストック）：2000 - 5000 mm
Z軸ストローク（ラム）：1200 - 2000 mm
ラム断面：430x430 - 500x500 mm
主軸伝達：Direct Drive
主軸出力（S1）：66 - 90 kW
主軸トルク（S1）：822 - 2494 Nm
主軸回転数：4000 - 6000 rpm
ユニバーサルヘッド - 主軸出力（S1）：37 / 50 kW
ユニバーサルヘッド - 主軸トルク（S1）：1000 / 1200 Nm
ユニバーサルヘッド - 主軸回転数：6000 rpm
ユニバーサルヘッド - A/C軸位置決め：360000 n°
X、Y、Z軸の早送り：最大35000 mm/min

特長 / 技術仕様

• 中央にヘッドストックを持つ熱的に対称なコラム
• X・Y軸のローラガイド
• リアルタイム温度補償付きハイドロスタティックパッドで支持されるラム
• 制御された流体循環によるCNCアタッチメントヘッドの熱安定化
• エア‑オイルまたは空調式オイル循環による潤滑
• ラム移動（Y）最大5000 mm、ラムZ移動1200〜2000 mm
• ラム断面オプション：430x430 mm、500x500 mm
• 主軸回転数：4000 - 6000 rpm、ユニバーサルヘッドは最大6000 rpm
• 主軸出力範囲：主軸 66-90 kW、ユニバーサルヘッド 37/50 kW
• 主軸トルク範囲 最大2494 Nm
• 早送り最大35000 mm/min
