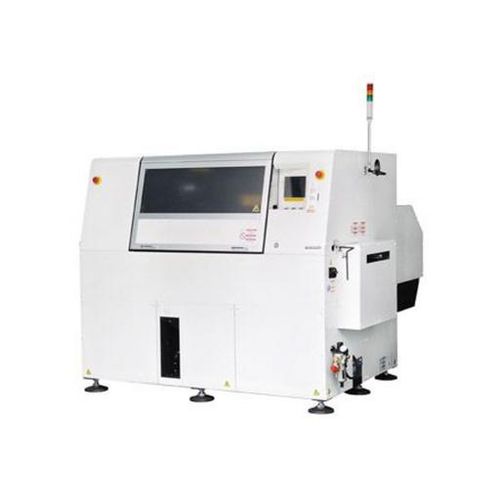

スペーサ用差し込み装置 AV132

空気圧式軸方向リード部品プリント基板用

AV高速アキシャルリード部品挿入機は、コンパクトな設計と30,000CPHの性能を特徴としています。密集した供給装置構成は、オプションのジャンパー・ワイヤーで40個または80個の部品入力が可能で、アンモパックとリールの両方に対応します。デュアル・パーティション・セットアップにより、段取り替えが迅速に行え、現在のジョブを生産中に次のジョブをセットアップできます。 AV132は、4方向にコンポーネントを挿入します：0°、90°、180°、270°。26mmと52mmのテープ状コンポーネントを同時に使用でき、迅速な全自動リカバリーにより、生産性を最大化します。 - 高速アキシャル挿入。40または80入力で30,000 CPH。 - 一度に2枚のプリント基板を実行することにより、ロード時間を短縮。 - 低挿入コスト - 使いやすいタッチパネル PCB寸法（mm） - L 50 mm x W 50 mm ～ L 508 mm x W 381 mm 最高速度 * - 0.12秒/部品 [*1] コンポーネント入力数 - 40 + 40 + JW (JWはオプション) 適用部品 - 抵抗 1/8 W、1/6 W、1/4 W、1/2 W、ジャンパー線（錫メッキ線）、ダイオード、円筒形セラミックコンデンサ 基板交換時間 - 約2.0秒 挿入方向 - 4方向（0°、90°、180°、270） 電源 * - 三相交流 200 V、3.5 kVA [*2] 空気圧源 - 0.5 MPa, 200 L/min (A.N.R.) 外形寸法 (mm) * - 幅 3,106 mm × 奥行 2,300 mm × 高さ 1,575 mm [*3] 質量 * - 2,648 kg [*4} 型番 - NM-EJA5A
