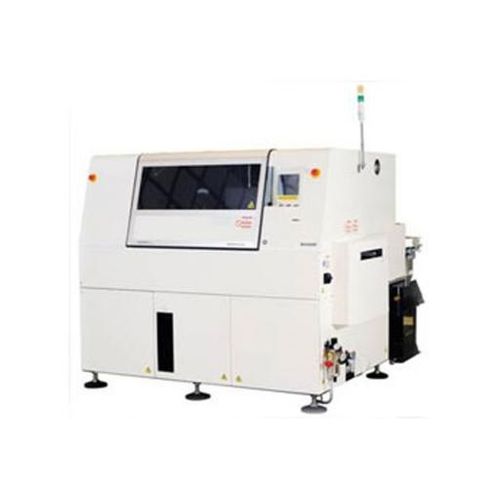

放射状リード部品差し込み装置 RL132

プリント基板用

パナソニック コネクト RL132 高速ラジアルリード部品挿入機は、空間効率の高いフットプリントで世代先取り技術を提供します。 RL132は、25,700CPH（0.14s/部品）の挿入速度、最大650 x 381mmの基板処理サイズ、PCB搬送時間の33%削減、挿入1回あたりの電気・空気消費量の最大18%削減、腐敗しやすい部品の寿命の改善により、非常に低い所有コストを実現します。 このスルーホールマシンは、4ピッチのスパンを持ち、40個または80個の部品入力が可能です。また、デュアルスプリットキャリッジにより、交換モードでの機械機能と生産中の部品補充が可能です。さらに、排気検知と完全自動回復により、ノンストップの生産性を実現します。 - 高速ラジアル挿入、25,700CPH、40または80インプット。 - 共通のプラットフォームで2.5/5.0/7.5および10mmピッチをカバーする広いピッチ範囲 - 10mmピッチ部品の挿入後の手動配置が不要。 - 自動リカバリーと部品排気検知 - 強化されたプログラム可能なT-クリンチ技術により、下面レイアウトでのショートを排除し、干渉のない挿入を実現 - 最大高さ23mm、挿入角度0°～359°の幅広い部品範囲 PCB寸法（mm） 長さ50mm x 幅50mm ～ 長さ508mm x 幅381mm 最高速度 0.14秒/コンポーネント コンポーネント入力数 40 適用コンポーネント ピッチ2.5/5.0mm（標準）、7.5mm、10mm（オプション）、抵抗、電解コンデンサ、セラミックコンデンサ PCB交換時間 ~約2秒～約4秒（室温20） 挿入方向 1°刻みで360°方向 電源 三相交流200V、3.5kVA [*1] 空気圧源 0.5 MPa, 80 L /min (A.N.R.)
