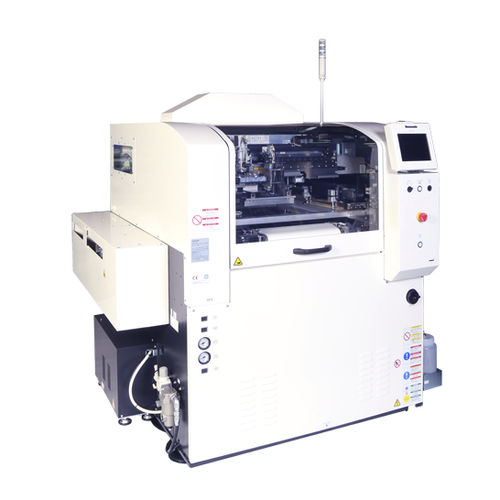

自動スクリ—ン印刷機 SPV

ハンダペーストSMT電空

革新的なSPVは、複数の350x300mm（Mサイズ）基板を同時に印刷する無数のオプションをサポートすることで、従来の生産モデルを変革します。多用途性を補完するのは、豊富な切り替えオプションと10秒という固有のプリントクリーンサイクルを備えた機能セットである。 - 最大4種類の製品を同時に扱うことで、WIP在庫を削減し、切り替え時間を短縮。 - プリンターへの投資を50％削減することで、資本支出を最小化 - 新しいハイブリッドボードハンドリングコンセプトにより、フロアスペースを最大限に活用 - 平均印刷サイクルタイム10秒を達成 - 多段式ボードハンドリングコンベアとハイブリッドデュアルブレードスキージを備えた新開発の自動クリーニングユニット 基板寸法(mm) - L 50 × W 50 ～ L 350 × W 300（2 in 1仕様の最大寸法：最大寸法：L350×W165) プリント基板交換時間 * - 10.0 s *搬送、位置決め、認識、各回クリーニングを含む。 印刷・クリーニング条件当社推奨条件（プリント基板寸法 L 250 × W 165） *2in1仕様を除く [*1] 繰り返し精度 - 2 Cpk ± 5.0 µm 6 σ 同一プリント基板の繰り返し精度 5.0μm±3σ（または±2.5μm±1.5σ）に等しい。 スクリーンフレーム寸法（mm） * - L 736 × W 736 L 650 × W 550 L 550 × W 650 L 750 × W 750 L 584 × W 584 [*2] PCB判別機能：前処理 - SPV（シングルスペック）：なし SPV（1～2スペック）：不可なし SPV（2in1仕様）：不可インストール済み SPV（デュアル仕様）：なし PCB識別機能：後処理 - SPV（シングルスペック）：なし SPV（1～2スペック）：搭載 SPV (2 in 1スペック)：設置済み SPV（デュアル仕様）：設置済み 電源 * - SPV (シングル仕様)：単相AC 200, 220, 230, 240 V ±10V, 最大. 2.0 kVA SPV（1～2スペック）：単相AC200, 220, 230, 240 V ±10V, 最大0 kVA。 2.0 kVA
