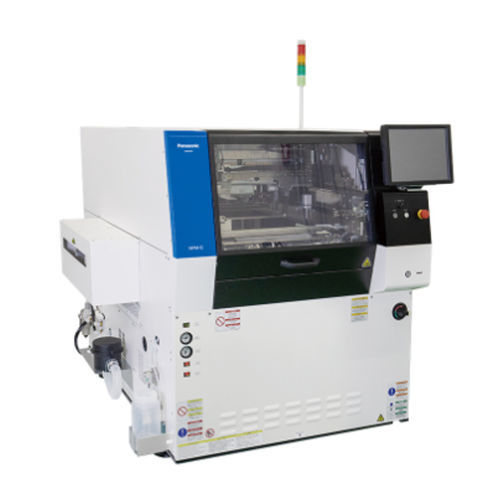

自動スクリ—ン印刷機 NPM-GP/L

ハンダペーストSMT空圧式

NPM-GP/Lは、NPM-Gシリーズに追加された最新のスクリーン印刷機で、総合的な設備効果を最適化し、ライン全体のパフォーマンスを向上させます。 印刷後のオンマスクはんだを自動で回収し、次機種のマスクに転写します。また、APC-5M機能によりソルダーペーストをリアルタイムに監視し、メンテナンスのタイミングや環境条件を最適化します。NPM-Gシリーズは、継続的な自律更新により、顧客の需給変化に即座に対応し、自律型工場を実現します。 - 印字サイクルタイム12秒 - 繰り返し位置決め精度±3.8μm - モデル切り替えとはんだ搬送・供給の自動化により、生産時間と機械のダウンタイムを削減 - サイクル毎のユニット洗浄とメンテナンスタイミングの最適化 プリント基板寸法(mm) - 長さ 50 mm × 幅 50 mm ～ 長さ 510 mm × 幅 510 mm [*1] 基板交換時間 - 12.0秒（搬送、基板位置決め、基板認識、印刷、各クリーニングを含む (PCB＝L250mm×W150mmの場合） [*2] 繰り返し精度 - 2 Cpk ± 3.8 μm ± 3σ (パナソニック指定条件) 印刷精度 - 2 Cpk ±15.0 μm ± 6σ（パナソニック指定条件） *使用CeTaQ測定機 スクリーン枠寸法（mm） - L 736 mm × 736 mm , L 750 mm × 750 mm , L 650 mm × 550 mm , L 600 mm × 550 mm L 550 mm × 650 mm , L 584 mm × 584 mm , L 736 mm × 584 mm , L 584 mm × 736 mm [*3] 電源 - 単相 AC200 V ±10 V / AC220 V ±10 V / AC230 V ±10 V / AC240 V ±10 V（タップ変更可） , 最大 3.3 kVA [*4]
