埃分離器

サイクロン集塵機用コーン

概要
Cycloneは、主にフィルタ媒体に依存せずに気流から廃棄物や粉じんを除去するためのサイクロン（渦）分離ユニットです。装置は上部の円形本体、上部タンジェンシャル入口、下部コーンで構成されます。中央軸上に設けられた円筒状のチューブ（軸方向スリーブ）がタンジェンシャル入口より下方まで延び、清浄空気の出口を確保します。

作動
粉じんを含む空気をタンジェンシャルに導入すると、室内に渦が発生します。粒子は遠心力により壁面方向へ押し出され、コーン側へ降下します。空気が中央のスリーブに近づくと流れが反転して上昇し、清浄な空気はスリーブを通じて排出され、分離された粉じんは下方へ排出されて収集容器、コンパクタ、あるいはブリケット装置へ送られます。

設計上の選択と利点
内部は滑らかで、軽い網状トリムを捕らえる可能性のあるらせんガイドは設けられていません。可動部はなく（オプションのバランスファンを除く）保守負担が低減されます。内部形状は流れを整え、乱流を抑えて様々な粒子種の分離を向上させるよう設計されています。

オプション機能

• 運転支援のための清浄空気出口へのバランスファン取り付け。
• 騒音対策が必要な設置向けの外部吸音被覆。
• 排出に微細粉じんが残る場合のサイクロン後段のろ過（HEPA含む）。

画像（参考）

• Cycloneの動作理論
• 小型Cycloneの下にあるロータリーバルブ

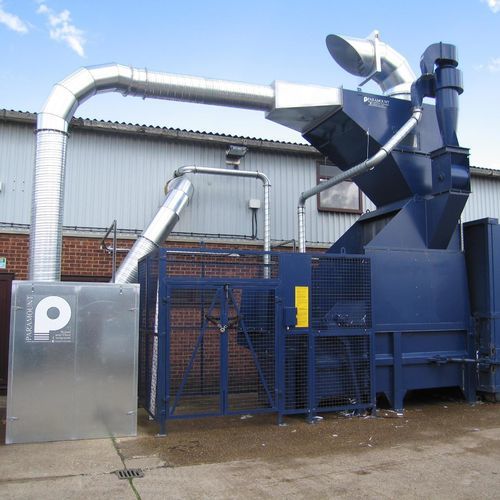

• 小型Cyclone：ロータリーバルブ経由でコンパクタへ廃棄物を排出

仕様 / 技術仕様

• 種別：サイクロン（渦）分離ユニット
• 構造：上部円形本体、上部タンジェンシャル入口、下部コーン
• 清浄空気出口：タンジェンシャル入口より下方に延びる中央軸方向スリーブ
• 内部：滑らか、らせんガイドなし（軽い網状トリムを扱える設計）
• 可動部：なし（オプションのバランスファンを除く）
• 排出方法：収集容器、コンパクタ、ブリケット装置
• オプション追加：清浄空気出口のバランスファン；外部吸音被覆；必要に応じたサイクロン後段のHEPA含むろ過
