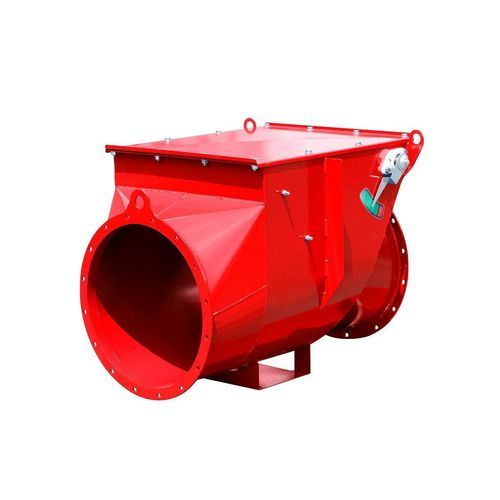

スイング式逆止弁 ECV

ガス溶接用業務用

製品概要
非常用チェックバルブ（ECV）は、火炎やガスの拡散を遮断し、構造的損傷を防止するとともに作業者を保護するために設計されています。これらは受動部品であり、過圧や爆発が発生した際に自動的に作動して密閉し、望ましくないガスや火炎の逆流を防ぎます。ECVはフィルター装置を備えた廃棄物排気システムに必須です。通常運転時は、ECV安全弁は開いた状態で流量を阻害しません。フィルター内で爆発が発生した場合、逆圧によりバルブが閉じ、ダクトを通じて作業領域に爆発や火災の影響が逆流するのを防ぎます。一度作動すると、バルブは閉じたままになります。

認証
この安全逆止弁は、吸引ラインでの爆発伝播を防ぐために必要なATEX指令2014/34/EUに準拠し、ATEX EN16447の認証を取得しています。

構造と材料
ECVは炭素鋼（塗装色：青 RAL5010 または赤 RAL3020）またはステンレス鋼（AISI304）で構成されています。継手は溶接され、耐高圧となるよう補強されています。

付属品

• 安全な開放防止ブロック
• 閉位置用マイクロスイッチ
• 材料停止用内部センサー
• シリコンセルガスケット
• 防音

追加の安全オプション
ターンキーソリューションの一部として、独自の火花・火炎検知装置や消火システムを提供可能で、必要に応じてアラーム発報、廃棄物システムの停止、火災の消火を行えます。

仕様（技術仕様）

• 認証: ATEX EN16447（ATEX指令2014/34/EUに準拠）
• 機能: 火炎・ガスの拡散を遮断する受動型非常用チェックバルブ
• 動作: 通常運転時は開放；過圧/爆発時に自動で閉止し、作動後は閉位置を維持
• 用途: フィルター装置を備えた廃棄物排気システムに必須
• 材料: 炭素鋼（塗装 RAL5010 または RAL3020）またはステンレス AISI304
• 継手: 溶接・補強により高圧に耐える構造
• オプション付属品: 開放防止ブロック、閉位置マイクロスイッチ、材料停止センサー、シリコンセルガスケット、防音
• オプションシステム: 火花・火炎検知、アラーム/停止連動および消火システム（ターンキーオプション）
