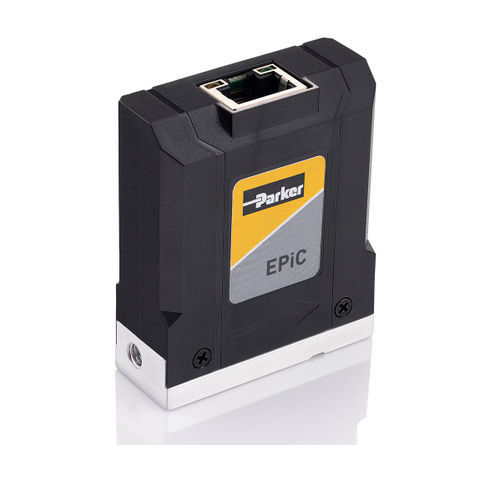

流量圧力コントローラ EPiC

ガスデジタル精密

製品概要
EPiCの小型デジタル電子式圧力コントローラは、コンパクトな設置環境での精密な圧力ベースの流量制御を提供します。2種類の圧力レンジと2つの孔径で提供され、キャリアガス制御、エアーオーバーリキッド制御、真空発生器制御などの用途に適しています。

主な用途

• 容積流量制御
• キャリアガスの圧力制御
• エアーオーバーリキッドの流量制御
• 真空発生器の制御

仕様

• 孔径：0.011 および 0.03 in (0.28 および 0.76 mm)
• 制御方式：デジタル電子式圧力制御
• 流量制御タイプ：圧力制御
• 圧力制御範囲：0.15 ～ 30 PSIG；0.75 ～ 150 PSIG
• 長さ：2.25 in (57.15 mm)
• 高さ：2.22 in (56.3 mm)
• 幅：0.7 in (17.8 mm)

利用可能な構成

• 942-030100-000 — 内部ベント — 0.15 ～ 30 PSIG
• 942-030100-001 — 内部ベント — 0.15 ～ 30 PSIG
• 942-030101-000 — 内部ベントなし — 0.15 ～ 30 PSIG
• 942-030101-001 — 内部ベントなし — 0.15 ～ 30 PSIG
• 942-030300-000 — 内部ベント — 0.15 ～ 30 PSIG
• 942-030300-001 — 内部ベント — 0.15 ～ 30 PSIG
• 942-030301-000 — 内部ベントなし — 0.15 ～ 30 PSIG
• 942-030301-001 — 内部ベントなし — 0.15 ～ 30 PSIG
• 942-150100-000 — 内部ベント — 0.75 ～ 150 PSIG
• 942-150100-001 — 内部ベント — 0.75 ～ 150 PSIG
• 942-150101-000 — 内部ベントなし — 0.75 ～ 150 PSIG
• 942-150101-001 — 内部ベントなし — 0.75 ～ 150 PSIG
• 942-150300-000 — 内部ベント — 0.75 ～ 150 PSIG
• 942-150300-001 — 内部ベント — 0.75 ～ 150 PSIG
• 942-150301-000 — 内部ベントなし — 0.75 ～ 150 PSIG
• 942-150301-001 — 内部ベントなし — 0.75 ～ 150 PSIG

発注情報と注意事項

• 用途の流量要件と制御分解能に応じて孔径と圧力範囲を選択してください
• システムの排気経路に応じて内部ベントの有無を選択してください
• 発注前に供給元と電気インターフェースおよび取り付け要件を確認してください
