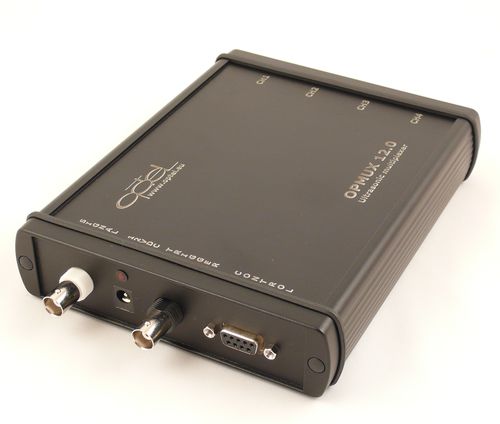

モジュール多重化装置 OPMUX4

超音波検査システム用USB接続

OPMUXは、超音波測定 だけでなく、多くのチャンネルを必要とする他の種類の測定にも特に適しています。 カードOPCARD 2.0またはOPBOX 2.0および超音波プローブと共に、完全な超音波検査装置として使用できます。 各チャンネルには別々のパルサーとレシーバーがあります。 マルチプレクサとOPCARD 2.0-PCIバス超音波カードまたはOPBOX 2.0-超音波検査ボックスは、完全な超音波検査装置になります。 特徴： -独立した送信受信チャンネル; -USBまたはRS232制御インターフェース; -BNCトリガ入力; -BNC信号出力; -12V/2A電源; •OPCARD 2.0またはOPBOX 2.0 と付属ソフトウェアパッケージ： -ユニバーサル超音波測定システム -様々な画像処理： -従来の処理、 -SAFT*）、 -CUDA。 技術データ： チャンネル：4 内部ゲイン：20dB パルス電圧：オフ（0V）～360V （正パルス、短絡ステップパルサー） 充電時間：1～8μs（ステップ1μs） 帯域幅：0.5MHz-20MHz（-3dB） パルス持続時間：短絡、最大帯域幅：約50MHz フォールタイム：≤20ns 出力 インピーダンス:≤1Ω リレー出力:3 最大 デジタル入力:1 (TTL) 重量:550g
