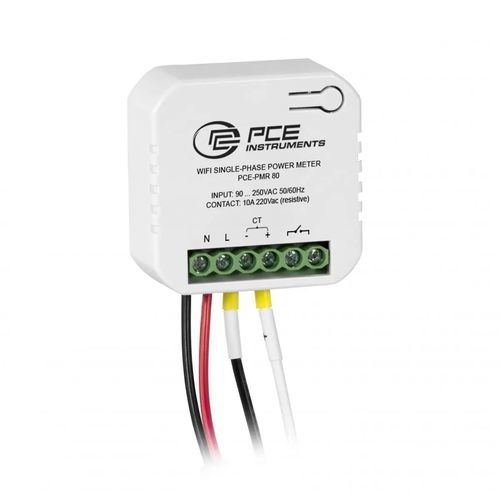

エネルギー計電力計 PCE-PMR 80

有効電力デジタルDINレール

概要
電気設備のエネルギー消費を正確に計測・監視するための電力計。電圧、電流、電力、エネルギー（V、A、W、kWh）をリアルタイムで計測表示し、開閉式（スプリットコア）電流センサによる2チャンネル計測に対応。住宅、商業施設、小規模産業用途に適しています。

機能と用途
本電力計は開閉式スプリットコア電流センサ（80 A）で非接触に電流を測定し、電流と電圧から瞬時電力とエネルギー消費を算出します。測定データは専用アプリでリアルタイム表示および過去の消費データとして確認可能です。制御盤内のDINレール取り付けにも対応します。

測定原理と測定範囲
電流は開閉式電流センサで測定、電圧は機器の電源電圧で測定します。瞬時電力とエネルギー消費は計算され、所定の間隔で更新されます。測定値はWLAN（2.4 GHz）経由でアプリ/クラウドへ送信され、本体内に長期保存は行われません。

接続性とアプリ
WLAN（2.4 GHz）、802.11b/g/nに対応。Tuya / Smart Lifeアプリとの連携により、リアルタイム表示、履歴解析（時間/日/月/年）、データのエクスポートが可能です。WLANおよび電源状態を示すLED表示を搭載。リモートアクセスにも対応します。

設置と取り付け
35 mm DINレールに簡単に取り付け可能。開閉式電流センサにより導体を非接触で挿入可能。電流センサの最大導体径：10 mm。測定更新間隔は約15秒です。

対象ユーザー
住宅所有者、電気技術者、エネルギーコンサルタントおよび商業利用者向けの消費監視・分析・最適化用途。

特長

• 開閉式スプリットコア電流センサによる電流測定
• リアルタイム監視：V、A、W、kWh
• Tuya / Smart Life対応のWLAN（2.4 GHz）
• 約15秒のデータ更新間隔
• WLAN / 電源LEDインジケータ
• 世界中からのリモートアクセス
• アプリによるデータ履歴 & エクスポート（時間 / 日 / 月 / 年）
• DINレール取付け

付属品

• 1 x 電力計 PCE-PMR 80
• 1 x 80 A スプリットコア電流センサ
• 1 x 電源接続ケーブル、90 cm
• 1 x 取扱説明書
• 1 x 取付金具（ネジ付）
• 注：表示・解析にはSmart Life / Tuyaアプリのサポートあり

仕様 / スペック

• 交流電流 AC（小レンジ）：測定範囲 0 ... 1 A；分解能 0.001 A；精度 ±2 %（基準値に対して）；周波数範囲 50 ... 60 Hz
• 交流電流 AC（大レンジ）：測定範囲 1 ... 80 A；分解能 0.001 A；精度 ±1 %（基準値に対して）；周波数範囲 50 ... 60 Hz
• センサ：ケーブル長 100 cm；最大導体径：10 mm
• 出力：制御出力 10 A / 220 V AC
• 通信 / 無線：周波数 2.4 GHz；インターフェース WLAN；無線規格 802.11b/g/n；到達距離/長さ：90 m（メーカー発表値）
• 取付：35 mm DINレール
• 測定間隔：15 s
• 保護等級（本体）：IP20
• 電源電圧：90 ... 250 V AC | 50/60 Hz
• 動作条件：-20 ... 55 °C、相対湿度 0 ... 90 %
• 保管条件：-20 ... 55 °C、相対湿度 0 ... 90 %
• 寸法（L x W x H）：45 x 45 x 19 mm
• 質量：39 g
