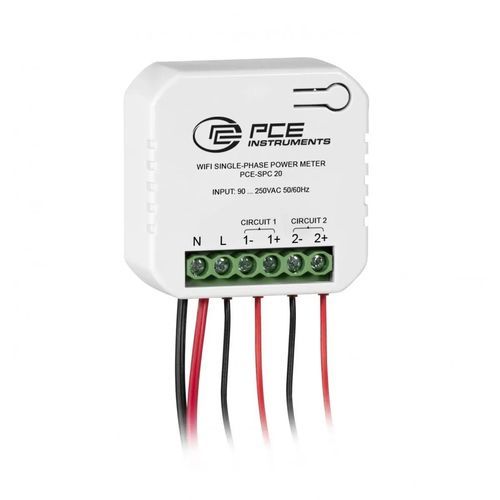

エネルギー計電力計 PCE-SPC 20

有効電力DINレールワイヤレス

説明
PCE-SPC 20 は、住宅・商業施設・小規模工業などの電気設備における電力消費の精密な計測および監視を行う電力計です。回路の解析やリアルタイム監視によりエネルギー利用の最適化に寄与します。本機は20 Aの閉合型リングコア電流センサ（CT）を2台使用し、非接触で電流を測定します（導体をCTに通す方式）。電圧は機器の電源から測定されます。電流と電圧から電力（W）およびエネルギー（kWh）を算出して表示します。筐体は35 mm DINレールへ取付け可能で、分電盤への設置に適しています。測定値は2.4 GHzのWLAN経由でアプリ（Tuya / Smart Life）へ送信され、リアルタイム表示、保存、解析、エクスポートが可能です。本機自体は長期の履歴データを保持せず、測定値は約15秒ごとに更新されます。

特長

• 閉合型トロイダルCTによる電流測定
• リアルタイム監視：電圧 (V)、電流 (A)、電力 (W)、エネルギー (kWh)
• 2.4 GHz WLAN、Tuya / Smart Life アプリ互換
• 測定データ更新間隔：約15秒
• LEDステータス表示（WLAN / 電源）
• 世界中からのリモートアクセス
• アプリでのデータ履歴＆エクスポート（時間／日／月／年）
• 35 mm DINレール取付け（制御盤設置向け）

同梱品

• 1 x 電力計 PCE-SPC 20
• 2 x 20 A 閉合型電流センサ（リングコア）
• 1 x 電源接続ケーブル、90 cm
• 1 x 取扱説明書
• 1 x 取付けブラケット（ネジ付）

仕様（概要）
交流 AC
測定範囲 0 ... 1 A
分解能 0.001 A
精度 ±2 %（測定値に対して）
周波数範囲 50 ... 60 Hz

交流 AC
測定範囲 1 ... 20 A
分解能 0.001 A
精度 ±1 %（測定値に対して）
周波数範囲 50 ... 60 Hz

センサー
ケーブル長：20 cm
寸法：外径 23 mm / 内径 6 mm

一般的な技術データ
WLAN周波数：2.4 GHz
インターフェース：WLAN
無線規格：802.11b / 802.11g / 802.11n
取付：35 mm DINレール
測定間隔：15 s
保護等級（機器）：IP20
電源：90 ... 250 V AC | 50/60 Hz
動作条件：-20 ... 55 °C、0 ... 90 % 相対湿度
保管条件：-20 ... 55 °C、0 ... 90 % 相対湿度
寸法（L×W×H）：45 × 45 × 19 mm
重量：31 g

特性 / 技術仕様

• 2チャンネル測定、20 A 閉合型リングコアCTを2個搭載
• トロイダルCTによる非接触電流測定
• WLAN経由でTuya/Smart Lifeアプリへリアルタイム送信
• アプリでのデータ履歴およびエクスポート機能
• 分電盤設置向け35 mm DINレール取付
• 保護等級 IP20
