切削マシニングセンタ METEOR 30005-3軸横型ガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5-3軸
- 主軸の方向
- 横型
- タイプ
- ガントリー型
- 加工材料
- アルミニウム用, 鋳鉄用
- スピンドル
- HSK-100-A, HSK-63-A, HSK-80-A
- ツールステーション数
- 15ツール, 20ツール
- 応用
- 自動車産業用, 大きなワークピース
- その他の特徴
- 高速, 高性能, 高精度, 切削
- X軸移動距離
1,200 mm, 2,400 mm, 3,000 mm
(47 in, 94 in, 118 in)- Y軸移動距離
最少: 0 mm
(0 in)最大: 1,600 mm
(63 in)- Z軸移動距離
最少: 0 mm
(0 in)最大: 630 mm
(25 in)- 回転速度
12,000 rpm, 16,000 rpm, 18,000 rpm
(75,398 rad.min-1, 100,531 rad.min-1, 113,097 rad.min-1)- 出力
30 kW, 42 kW, 50 kW, 65 kW
(40.79 hp, 57.1 hp, 67.98 hp, 88.38 hp)- X軸の移動速度
70,000 mm/min
(46 in/s)- Y軸の移動速度
60,000 mm/min
(39 in/s)- 最大ツール重量
12 kg, 15 kg, 20 kg
(26.5 lb, 33.1 lb, 44.1 lb)- ツール交換時間
5 s
- 総重量
29,000 kg
(63,934.06 lb)
詳細

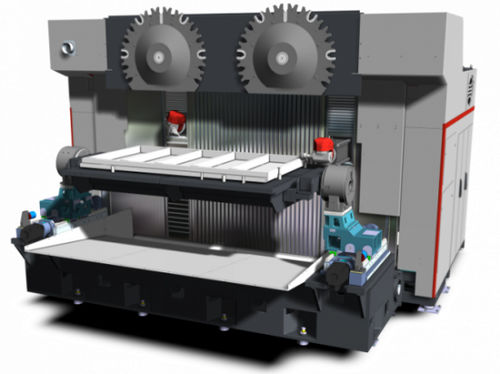

横型マシニングセンター
METEOR 3000｜3000-Wシリーズ
Meteor 3000は、2017年のシリーズを完成させるために2020年に開発され、W軸付きとW軸なしの2種類のソリューションがあります。eMobilityのための部品加工や、構造部品を提供します。
フレキシブルな横型マシニングセンタ
マシニングセンターMETEOR 3000-WとTS3000V-Wは、最高性能の生産ラインの高い要求に応えるために設計されており、4軸または5軸で提供されています。この機械にはW軸が装備されており、高寸法の部品や深穴加工に最適です。
主な特徴
4軸または5軸
アルミや鋳鉄の加工用に開発
HSK63、HSK100主軸（オプション）。
大物部品用のW軸（オプション
テクニカルデータ
ローディング方式：ガントリー
X,Y,Z,Wの移動量：3,000/1,600/630/630 mm
X,Y,Z,Wの早送り速度70/60/80 80 m/min
主軸最高回転速度：0〜18,000、0〜12,000 tr/min
デジタルコントロールデジタル制御：ファナック31i-B、シーメンスSinumerik 840 D SL（オプション
---
