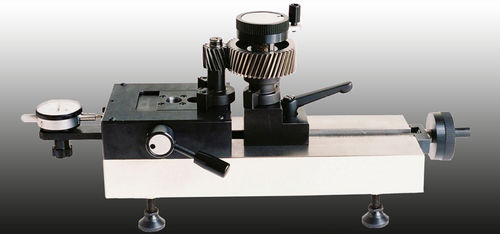

ギヤ用検査機

測定用

「 二重フランク ギヤ テストは測定を連動させる合成のテストのアプローチとして考慮される。それはギヤの索引、螺旋形（鉛）、プロフィールおよびふれの間違いの「合成物」を測定する。 二重フランクのテストは圧延2ギヤから堅い網（別のバックラッシュに対して1つを外に前もって積んだ）および中心間距離の偏差を測定することで部品が360°を回すと同時に一緒に成っている。網のギヤの1つはまさに小さいelementalsの間違いのマスター ギヤであり、他はテストされるべき部品である。360°のための回転の後で、2つのギヤ間の中心間距離の変化を示す図表は作成される。 テストするべき特徴 総合成の間違いFi」 歯に歯の間違いfi 「 合成のふれの間違いFr」 中間の中心の偏差da」 刻み目およびBurrs \ /html」
