バンド鋸 BROWN SN 300

縦型金属用チューブ用

製品概要

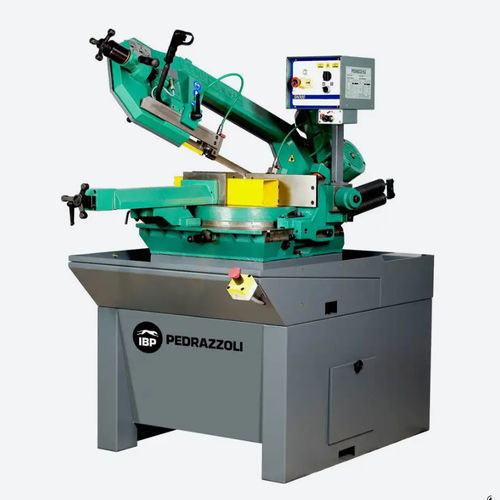

IBP PEDRAZZOLI BROWN SN 300 は、主要構成部が鋳鉄製で、切断時の共振や振動を低減する剛性の高い構造を持つ手動バンドソーです。モーターは垂直配置で、オイルバス式ウォーム減速機により後方の占有スペースが小さく、安定した伝達を実現します。

主な特徴

• 2速、三相（400V – 50 Hz）；他電圧は別途対応。
• 後方寸法を抑える垂直モーター配置；オイルバス式ウォーム減速機（比 1:40）による伝達。
• 大型円形支持盤：広いワーク支持面を提供し、焼入れボールトラック上で回転して滑らかな回転と高い直角精度を実現。
• アーチ（弓）位置は偏心ブッシュで調整可能、90°カット用；45°右および45–60°左に機械式ストップ。
• ワイヤーガイド：Widiaプレートと偏心ブッシュ上のベアリングによるブレードガイド。
• 手動調整式バイス：マシンベース全長に沿って配置可能；クイックアプローチ、ハンドル、調整可能な平ワイパープレート付き。
• 引き込み可能で調整式のバイスショルダーにより最大切断能力（90°で330 x 150 mm）と精密な位置決めを実現。
• 一定かつ均一なテンションを保つブレードテンショニング装置。
• 電動ポンプとガイド上の2つの調整バルブを備えたブレード潤滑冷却システム。
• ON/OFF、速度切替（2速）、MANUAL/DYNAMIC切替（Newton装置付き機種用）および非常停止を備えた操作パネル。
• 「人がいる」ガード付きのブレード始動スイッチとカバーで保護された安全スイッチ；低電圧動作。
• 円錐ころベアリングを備えた支持上で可動するヒンジ式アーチ。

利点

• 調整可能なWidiaガイドプレートにより精密なブレードガイドを実現。
• クイックアプローチ可能なバイスはベース全幅で位置決め可能、調整式ショルダーでプロファイルやチューブの確実なクランプが可能。

切断能力
丸パイプ：
45° 左：160 mm
0°：220 mm
45° 右：200 mm
60° 右：130 mm

正方形断面：
45° 左：120 mm
0°：190 mm
45° 右：150 mm
60° 右：110 mm

長方形断面：
45° 左：160 x 130 mm
0°：330 x 150 mm
45° 右：160 x 130 mm
60° 右：110 x 110 mm

オプション（別売）

• マイクロミスト潤滑装置。
• MRP 空気式クイッククランプキット。
• レーザー切断指示器。
• 機械式速度可変装置。
• 搬入・搬出用ローラコンベヤ。

技術データ
外形寸法（長さ x 幅 x 高さ）：1400 x 1500 x 1800 mm（Fermobarra） | 870 x 1860 x 2100 mm（ベース）
作業面高さ：950 mm
重量：490 kg

技術仕様

• 型式：BROWN SN 300
• ブランド：IBP PEDRAZZOLI
• 構造：主要部品は鋳鉄製
• 電気仕様：2速、三相（400V – 50 Hz）；他電圧は要相談
• 伝達：オイルバス式ウォーム減速機（比 1:40）
• モーター位置：垂直配置
• 支持盤：焼入れボールトラック上の大型円形支持盤
• アーチ位置：90°用に調整可能、機械式ストップ付き
• ブレードガイド：偏心ブッシュ上のベアリング付きWidiaプレート
• バイス：クイックアプローチ付き手動調整式バイス
• バイスショルダー：引き込み式および調整式（90°で最大330 x 150 mm）
• ブレードテンション：一定テンション用装置
• 冷却/潤滑：電動ポンプと2つの調整バルブ
• 操作：ON/OFF、速度選択（2段）、MANUAL/DYNAMIC選択、非常停止、人検知始動
• 安全：保護カバー付き安全スイッチ、低電圧制御
• アーチ支持：円錐ころベアリング
• 切断能力および寸法：上記参照
