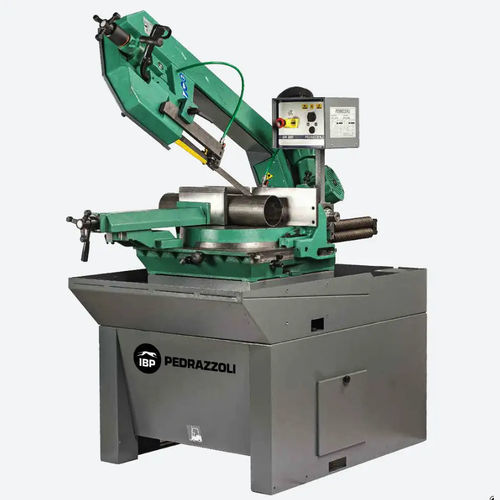

バンド鋸 BROWN SN 420

縦型金属用鉄の棒用

製品概要
手動バンドソー BROWN SN 420 IBP PEDRAZZOLI は、主要部品を鋳鉄製とし、切断中の共振や振動を低減するよう設計されています。金属切断向けに設計されており、アーチ位置の調整や高い直角精度を実現する大型円形支持台を備えています。

特長

• 2速 三相（400 V – 50 Hz、他電圧は要相談）
• モーター縦置きで後方の占有面積を削減；ウォームギアボックス（油浴式）による伝達（比1:40）
• 大型円形支持台：ワーク支持面が広く、焼入れ玉軸受トラック上で回転し滑らかな回転と高い直角精度を実現
• アーチ位置調整：偏心ブッシュにより90°で固定、45°右および45°/60°左に機械的ストップあり
• ブレードガイド：ウィディア（超硬）プレートと偏心ブッシュ上のベアリング支持
• 手動調整バイス：高速締め、ハンドルと調整可能な平ガイド；マシンベースに沿って位置変更可能
• 引き込み式かつ調整可能なバイスショルダー：最大切断容量（90°で420 x 190 mm）を確保し、精密な整列を実現
• ブレード張力装置：一定で均一な張力を維持
• ブレード潤滑/冷却システム：電動ポンプとガイド上の調整可能な2つのコック
• 操作パネル：使いやすい位置に設置、ON/OFF、切断速度セレクタ（2速）、MANUAL/DYNAMICセレクタ（Newton装置搭載機種用）、非常停止ボタン
• ブレード始動スイッチ：「人あり」ガードと保護カバー付き；低電圧操作
• ヒンジ式アーチ：円錐ころ軸受を用いた支持により駆動

利点

• ウィディア製ガイドプレートによる耐久性の高いガイダンス
• クイックアプローチバイス：マシンベースに沿って横方向に配置可能、調整可能なショルダー
• 搬送ローラ（組み合わせ可）（オプション）
• デジタル表示（オプション）

切断能力
丸パイプ：45°左：170 mm
0°：280 mm
45°右：230 mm
60°右：150 mm

角形材：45°左：150 mm
0°：270 mm
45°右：220 mm
60°右：150 mm

長方形材：45°左：240 x 90 mm
0°：420 x 190 mm
45°右：230 x 150 mm
60°右：140 x 220 mm

オプション（お問い合わせ可）

• 微細ミスト潤滑（Micromist）
• MRP 空気式クイッククランプキット
• レーザー切断指示器
• 機械式可変速装置
• 搬送ローラ（搬入・搬出用）

技術データ
寸法（長さ x 幅 x 高さ）：1400 x 1500 x 1800 mm（Fermobarra） 870 x 1860 x 2100 mm（ベース）
作業面高さ：955 mm
重量：550 kg

仕様 / 技術的特徴

• 型式：BROWN SN 420
• 構造：主要部品は鋳鉄製
• 速度：2速切断（電動）
• 電源：三相（400 V – 50 Hz、他電圧は要相談）
• 伝達：油浴式ウォームギアボックス、比1:40
• 最大切断能力（90°時）：420 x 190 mm
• アーチ位置調整：偏心ブッシュで90°、機械的ストップで45°/60°
• ブレードガイド：Widiaプレートとベアリング支持
• バイス：高速締め機構付き手動バイス、長手方向に配置可能、引き込み/調整式ショルダー
• 張力：均一な張力を保つ張力装置
• 冷却/潤滑：電動ポンプと2つの調整コック
• 制御：ON/OFF、速度選択、MANUAL/DYNAMIC選択、非常停止
• 安全：人あり検知ガード付きのブレード始動、保護カバー、低電圧制御
• ベース：精度確保のための焼入れ玉軸受トラック上の大きな円形支持台
• 重量・寸法は上記参照
