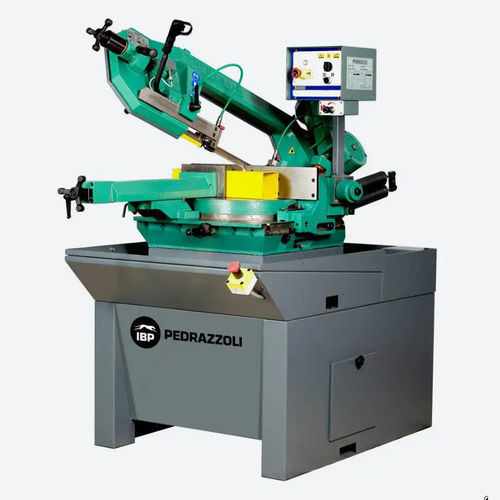

バンド鋸 BROWN SN 300 NEWTON

横型金属用チューブ用

説明
BROWN SN 300 NEWTON IBP PEDRAZZOLI の手動バンドソーは鋳鉄製の構造部材を備え、切断時の共振や振動を低減する堅牢な設計です。2速、三相給電（400 V – 50 Hz；他電圧は要望に応じて対応）。

利点

• ギア減速機。
• NEWTON バランス装置。
• アーチと一体で回転する大型の円形テーブルにより、ワークを安定して支持。

切断能力
丸パイプ：
左45°: 160 mm
0°: 220 mm
右45°: 200 mm
右60°: 130 mm

角形断面：
左45°: 120 mm
0°: 190 mm
右45°: 150 mm
右60°: 110 mm

長方形断面：
左45°: 160 x 130 mm
0°: 330 x 150 mm
右45°: 160 x 130 mm
右60°: 110 x 110 mm

オプション（要求に応じて）

• マイクロミスト潤滑。
• MRP 空気式クイッククランプキット。
• レーザー切断インジケータ。
• 機械式速度変速機。
• 搬入・搬出用コンベヤ。

NEWTON 装置の説明
M – 手動モード: セレクタを M に合わせ、ハンドルを回してインデックスを目盛の 0 に合わせます。これによりバランススプリングが張力を持ちます。バイスでワークを固定し、スタートボタンを押して手動切断サイクルを行います：アーチの下降はスタートボタンを押している間のみ作動します。下降圧はフローレギュレータで調整します。

D – 動的モード: セレクタを D に合わせ、ハンドルを回してインデックスを目盛の 40 に合わせます。これによりバランススプリングが緩みます。切断終了のリミットスイッチを設定します。ワークをバイスで固定し、刃をワーク上に位置させてスタートを押します。アーチは重力で自動的に下降します；下降圧はフロー調整で設定可能です。切断終了時にリミットスイッチが動作して停止します。アーチを上げて次の材をセットします。

技術データ
寸法（長さ x 幅 x 高さ）：1400 x 1500 x 1800 mm（Fermobarra） 870 x 1860 x 2100 mm（ベース）
作業面高さ：950 mm
重量：490 kg

技術仕様 / 仕様詳細

• 機械種別：NEWTON 装置付き手動バンドソー
• 構造：共振と振動を低減する鋳鉄製構造要素
• 速度：2速、三相（400 V – 50 Hz）；他電圧は要望に応じて対応
• テーブル：アーチと一体で回転する大型円形テーブルによるワーク支持
• 動作モード：手動（M）および動的（D）、アーチ下降圧の調整可能
• 切断能力：丸管、角形および長方形断面の切断能力は切断能力欄参照
• オプション：マイクロミスト潤滑、空気式クイッククランプキット、レーザーインジケータ、機械式変速機、コンベヤ
• 総重量：490 kg
• 作業面高さ：950 mm
