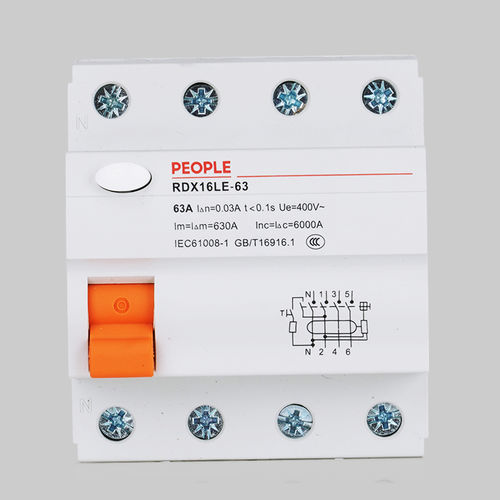

熱磁気式残留電流遮断器 RDX16LE-63

接地欠損漏電残余電流

RDX16LEシリーズの漏電遮断器は、主にAC50Hz、定格動作電圧230Vまたは400Vの回路に適用され、 定格電流63Aまでの回路に主に適用され、漏電による人的被害を間接的に防止するとともに、機器や回路の絶縁劣化に起因する地絡による火災を防止することを目的としています。 通常の動作条件および設置環境 3.1 温度：+40 ºC以下、かつ-5 ºC以上。低温時の動作条件（例：周囲温度が+20 ºCの場合）は、 +40 ºCまでです。 本製品は高い湿度にも耐えることができますが、特別な措置を講じる必要があり、平均温度は+35 ºCを超えてはなりません。 3.2 設置場所の標高：2000m以下。 3.3 相対湿度：50％以下。ただし、温度が特定の範囲内にある場合、本製品は90％の相対湿度に耐えることができます。 温度差による結露 3.4 汚染クラス：クラス2 3.5 電磁環境：B 3.6 設置場所の磁場は、どの方向においても地磁気を超えてはなりません。 3.7 設置方法：TH35-7.5、配電箱またはキャビネット。 3.8 設置：垂直面と設置面との間の角度は5度以下であること。 3.9 設置条件：設置場所には強い衝撃や振動がなく、危険（爆発）のない環境であること。 3.10 設置タイプ：クラス2、3 構造および動作原理 本シリーズの残留電流作動式遮断器は、メインスイッチ、零相電流トランス、漏電トリップ装置、試験装置をプラスチック製筐体に収めた構成となっています。
