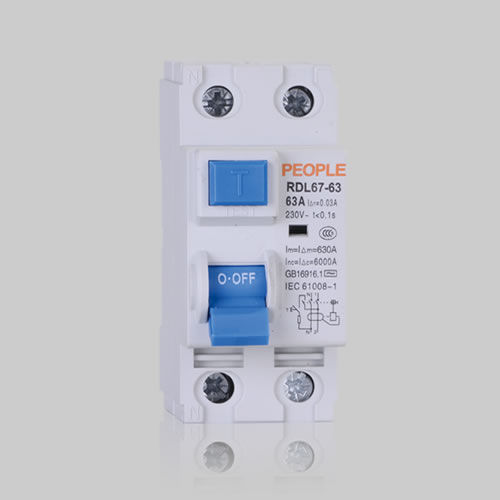

熱残留電流遮断器 RDL67-63

接地欠損残余電流4極

RDL67-63シリーズの電磁式漏電遮断器は、主に交流50Hz、定格動作電圧230Vまたは400V、 定格電流63Aまでの回路に適用され、漏電による人的被害を間接的に防止するとともに、機器や回路の絶縁劣化に起因する地絡による火災を防止します。 RDL67-63シリーズ電磁式漏電遮断器、およびRDL67電磁式漏電遮断器の漏電保護性能は、外部電源を必要とせず、電力網の電圧の影響を受けません。 構造と動作原理 本シリーズの残留電流作動式遮断器は、プラスチック製ケース内に主スイッチ、零相電流変成器、漏電トリップ装置、試験装置を組み込んだ構成となっています。 漏電や感電が発生し、残留電流または漏電電流が定格残留動作電流に達すると、零相変流器が信号を出力して漏電トリップ機構を作動させ、電源を遮断することで漏電および感電から保護します。電子式漏電遮断器の動作原理は図1を参照してください。 通常の動作条件および設置環境 3.1 温度：+40 ºC 以下、-5 ºC 以上、かつ平均温度は +35 ºC 以下であること。 3.2 設置場所の標高：2000m 以下であること。 3.3 相対湿度：温度が+40 ºCのとき、50%以下。本製品は、より低い温度下ではこれより高い湿度にも耐えることができます。
