手動データ行列とバーコードリーダー Ident-Ex® 02

1D2D画像キャプチャ付

概要
Ident-Ex® 02 は、Zone 1/21、Zone 2/22、および Class I/II の危険区域向けに認証された、世界最小・最軽量クラスの無線式モバイル1D/2Dバーコードスキャナー／リーダーです。ドイツの設計と Honeywell のスキャンエンジンを採用し、Pocket、Grip、Grip+、Smart Grip の4構成で提供され、Flex Range および Long Range の読み取りオプションに対応します。内蔵バッテリとローカルメモリによりスタンドアローン運用が可能です。

主な特徴

• 携行性と人間工学を考慮したコンパクトで軽量なモジュラー設計

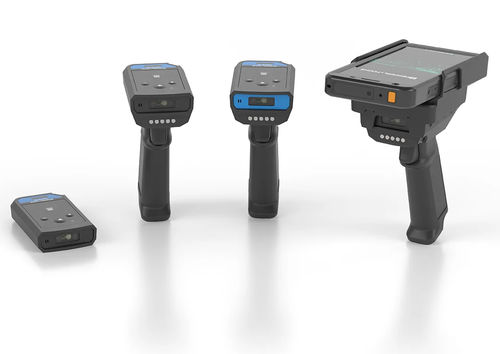

• 4つの構成：Pocket、Grip、Grip+、Smart Grip（Grip/Grip+はSmart Gripへ変換可能）
• Honeywell FlexRange™ N6803FR（Flex Range）および N6803LR（Long Range）
• Bluetooth® 5.4、Bluetooth Low Energy 対応
• IP68 保護等級（EN/IEC 60529）

バリアント / モデル

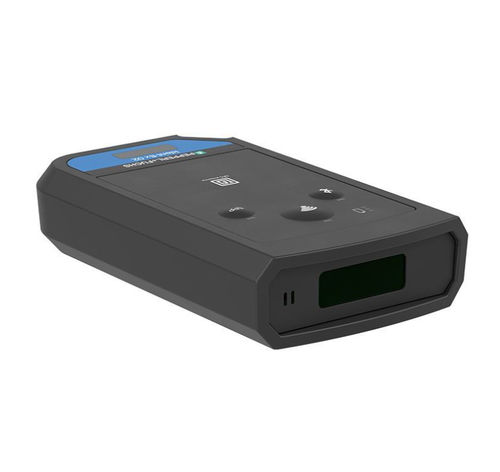

• Pocket — スタンドアロン携帯スキャナー（約162.5 g）
• Grip / Grip+ — トリガー付きグリップを備えた Pocket（Grip+：HMI 版、約280.5 g）
• Smart Grip — Smart-Ex® スマートフォン用クレードル付 Grip（スマートフォン除く約356 g）
• 読み取りオプション：Flex Range（最大約10 m）または Long Range（最大約25 m）。Grip+ は Flex Range のみ。

構成表（抜粋）
Article No. | Configuration Code | Model
70198683-100000 | IDENT-EX02-DZ1-AI--F-P00-00-.. | DZ1, Flex Range, Pocket
70198683-100001 | IDENT-EX02-DZ1-AI--F-G00-00-.. | DZ1, Flex Range, Grip
70198683-100003 | IDENT-EX02-DZ1-AI--F-H00-00-.. | DZ1, Flex Range, Grip+
70198683-100004 | IDENT-EX02-DZ1-AI--L-P00-00-.. | DZ1, Long Range, Pocket
70198683-100010 | IDENT-EX02-DZ1-AI--F-S00-00-03 | DZ1, Flex Range, Smart Grip S03
70198683-100012 | IDENT-EX02-DZ1-AI--F-S00-00-23 | DZ1, Flex Range, Smart Grip S203（安全注意参照）

付属品

• スキャナー
• USB-C 充電ケーブル
• ドキュメント
• Grip（Grip、Grip+、Smart Grip のみ付属）
• クレードル（Smart Grip のみ付属）

用途
Ident-Ex® 02 はスキャン、イメージング＆AutoID、倉庫・物流、ライフサイエンス・製薬（HMI）、資産追跡、化学・ファインケミカル環境、ガスボンベの充填・追跡、航空燃料供給、オペレータラウンド、保守/点検、塗装工程、木材/樽の追跡、国防分野の直接部品マーキング等に適しています。

安全上の注意
Smart Grip DZ1 に Smart-Ex® 203 を装着した場合、使用は Zone 2/22（Division 2）に限定されます。Zone 1/21（Division 1）での使用には、該当する DZ1 認証スマートフォン（Smart-Ex® 03 DZ1）を使用してください。

技術仕様

• Scan engine: Honeywell FlexRange™ N6803FR および N6803LR
• 読取距離: Flex Range ≤ 10 m；Long Range ≤ 25 m
• 視野角: Flex Range 近距離 48° x 21° / 遠距離 20° x 12°；Long Range 近距離 48° x 21° / 遠距離 13.7° x 7.6°
• 解像度: Flex Range 近 1920 x 800 px / 遠 1280 x 800 px；Long Range 1920 x 800 px（near & far）
• スキャンレート: Flex Range 40 fps 標準（60 fps 最大）；Long Range 30 fps 標準
• エイマー: Flex Range 緑レーザードット；Long Range 赤レーザードット（Class 2）
• 照明: 白色
• 対応シンボロジー: 1D、2D Stacked、2D Matrix、Postal（詳細はデータシート参照）
• Bluetooth®: 5.4（BLE 対応）
• バッテリ: Li‑Ion 1430 mAh（シフト運用可能）
• 充電: USB Type-C 高速充電；Grip/Grip+/Smart Grip は磁気充電ピンまたはドッキング対応
• 保護等級: IP68（EN/IEC 60529）、1.5 m / 45 分
• 質量: Pocket 約162.5 g；Grip / Grip+ 約280.5 g；Smart Grip 約356 g（スマートフォン除く）
• 寸法 (L x W x H): Pocket 98.4 x 57.11 x 20.4 mm；Grip/Grip+ 113 x 57 x 151 mm；Smart Grip 128 x 90 x 190 mm（スマートフォン除く）
• 使用環境: 相対湿度最大95%（50°C、結露なきこと）
