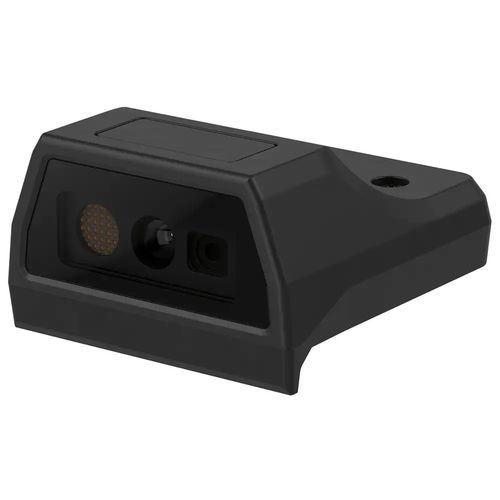

バーコード用スキャンエンジン SM-Ex S203 SR

2D

製品説明
Smart-Ex® 203機器への組み込み用に設計されたスキャナーモジュール SM-Ex S203 SR。SE4107エンジンを採用したコンパクトな1D/2Dスキャンモジュールで、軽量かつ高精度のスキャンを必要とする産業用途向けです。

主な利点

• SE4107 1D/2Dスキャンエンジン
• 明るい白色照明と緑色LEDのエイミングポイント
• 非常に軽量：25 g
• 広い視野：水平44.5° × 垂直33.5°
• 高い姿勢許容：ピッチ/チルト ±60°、ロール 360°

技術仕様 - ハードウェア
スキャンエンジン：SE4107 1D/2Dスキャンモジュール
センサー技術：ローリングシャッター
解像度：1280 x 960 ピクセル（1.3 MP）
エイミング：緑色LED
照明：白色
視野：水平 44.5°、垂直 33.5°
焦点距離：スキャンモジュール前端から 152.4 mm
姿勢許容：ピッチ/チルト ±60°、ロール 360°
対応バーコード：5 mil Code 39、5 mil Code 128、PDF417、DataMatrix 10 mil、100% UPCA、15 mil QR、20 mil QR
注意：全てのシンボロジーとデコード範囲の完全な表はデータシートに記載されています。

環境条件
動作温度：-20 ... 50 °C（-4 ... 122 °F）
保存温度：-30 ... 70 °C（-22 ... 158 °F）（スキャナーモジュール単体）

機械的データ
質量：25 g
寸法（W x H x D）：39 mm x 20.8 mm x 41.4 mm

一般情報
ロゴ表示の認証は Smart-Ex® 203 と組み合わせた場合にのみ有効です。

対応シリーズ
Smart-Ex® 203

技術仕様

• 型番/表記：SM-Ex S203 SR
• スキャンエンジン：SE4107 1D/2D
• センサー技術：ローリングシャッター
• 解像度：1280 x 960 ピクセル（1.3 MP）
• エイミング：緑色LED
• 照明：白色
• 視野：H 44.5°、V 33.5°
• 焦点距離：モジュール前端から 152.4 mm
• 姿勢許容：ピッチ ±60°、チルト ±60°、ロール 360°
• 対応コード：例 5 mil Code 39、5 mil Code 128、PDF417、DataMatrix 10 mil、100% UPCA、15 mil QR、20 mil QR
• 動作温度：-20 ... 50 °C
• 保存温度：-30 ... 70 °C（モジュールのみ）
• 質量：25 g
• 寸法（W x H x D）：39 mm x 20.8 mm x 41.4 mm
• 対応シリーズ：Smart-Ex® 203
