手動データ行列とバーコードリーダー Ident-Ex® 02

1D2D画像キャプチャ付

概要
Ident-Ex® 02 は、危険区域（Zone 1/21、Zone 2/22、Class I/II Division 1/2）向けに設計された、最小・最軽量のワイヤレス1D/2Dバーコードスキャナ／リーダーです。ドイツ設計で Honeywell のスキャンエンジンを搭載し、複数の人間工学的バリアントを用意。IP68 保護、Bluetooth® 5.4、USB-C による高速充電に対応します。

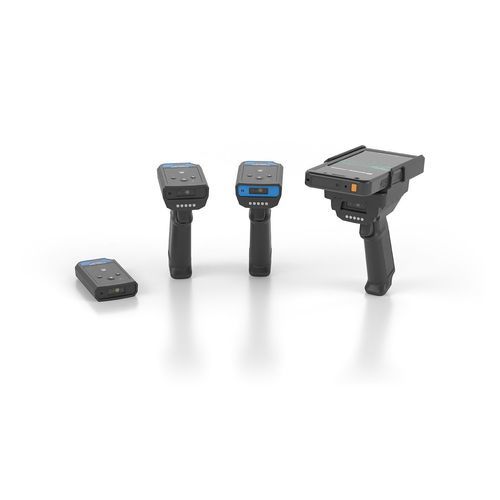

デザイン／バリアント

• Pocket Mode – 単体携帯型スキャナ（最小・最軽量）
• Grip – Pocket にトリガー付きエルゴノミックハンドルを追加
• Grip+ – 産業用 HMI システムとの統合用 HMI バージョン、ゾーン内充電オプション（Flex Range のみ対応）
• Smart Grip – Smart-Ex® スマートフォンを搭載可能なクレードル付き Grip（Grip/Grip+ へ変換可能）

主な特徴

• Honeywell FlexRange™ N6803FR（Flex Range）および N6803LR（Long Range）スキャンエンジン
• 2 種類の読み取りレンジ：Flex Range（最大 10 m）および Long Range（最大 25 m）— Grip+ は Flex Range のみ対応
• QR、Data Matrix、PDF417 を含む主要な 1D/2D シンボロジーおよび各種郵便コードを読み取り可能
• Bluetooth® 5.4（BLE）によりデバイスやシステムとワイヤレスでペアリング可能
• 高速 USB Type-C 充電；Grip / Grip+ / Smart Grip は磁気充電ピンおよびドッキングステーションにオプション対応；Grip+ は専用 HMI インターフェース経由のゾーン内充電に対応
• 1430 mAh リチウムイオンバッテリによりフルシフトの運用が可能
• 堅牢な保護：EN/IEC 60529 に基づく IP68
• コンパクトで軽量、エルゴノミクス設計により連続使用でも疲労を軽減

構成と使用
Zone 1（DZ1）および Zone 2（DZ2）向けに、Flex Range と Long Range、Pocket、Grip、Grip+、Smart Grip の各フォーマットで複数の構成を提供しています。Smart Grip は Smart-Ex® スマートフォンを搭載して統合されたモバイルワークフローを実現します。本製品は内蔵バッテリとメモリによる単体動作をサポートし、柔軟な運用が可能です。

付属品

• スキャナ（バリアントに依存）
• USB-C 充電ケーブル
• ドキュメント
• Grip（Ident-Ex 02 Grip、Grip+、Smart Grip のみ）
• Cradle（Ident-Ex 02 Smart Grip のみ）

構成表
Article No. | Configuration Code | Model
70198683-100000 | IDENT-EX02-DZ1-AI--F-P00-00-.. | DZ1, Flex Range, Pocket
70198683-100001 | IDENT-EX02-DZ1-AI--F-G00-00-.. | DZ1, Flex Range, Grip
70198683-100002 | IDENT-EX02-DZ1-AI--F-H00-00-.. | DZ1, Flex Range, Grip+
70198683-100003 | IDENT-EX02-DZ1-AI--L-P00-00-.. | DZ1, Long Range, Pocket
70198683-100004 | IDENT-EX02-DZ1-AI--L-G00-00-.. | DZ1, Long Range, Grip
（同様のパターンで追加の DZ2 / Smart Grip バリアントあり）

用途と統合
Ident-Ex 02 は、倉庫・物流、ライフサイエンス・製薬（HMI 版）、ファインケミカル、資産管理、オペレーターパトロール、保守／検査作業などのスキャニング、イメージング、AutoID タスク向けに設計されています。Grip+ は産業用 HMI システムとの統合向けで、対応する HMI インターフェースを介した充電が可能です。

技術仕様

• スキャンエンジン：Honeywell FlexRange™ N6803FR および N6803LR
• 読み取り距離：Flex Range 最大 10 m；Long Range 最大 25 m
• 視野角：Flex Range 48° x 21°（近）／20° x 12°（遠）；Long Range 48° x 21°（近）／13.7° x 7.6°（遠）
• 解像度：Flex Range 1920 x 800 px（近）／1280 x 800 px（遠）；Long Range 1920 x 800 px
• スキャンレート：Flex Range デフォルト 40 fps（最大 60 fps）；Long Range デフォルト 30 fps
• エイマー：Flex Range 緑色レーザードット；Long Range 赤色レーザードット（クラス2）
• 照明：白
• 対応シンボロジー：1次元（Codabar、Code 128、Code 39、Code 93、EAN/JAN、Interleaved 2 of 5、MSI、GS1 Databar、UPC 等）、2D スタック（PDF417、MicroPDF417、Codablock）、2D マトリックス（Aztec、Data Matrix、QR Code、MaxiCode、Han Xin 等）、郵便（Australian Post、British Post、Canada Post、China Post、Japan Post、Korea Post、Netherlands Post、Planet Code、Postnet）
• 通信：Bluetooth® 5.4（BLE）
• バッテリ：Li‑Ion 1430 mAh（フルシフト運用可）
• I/O ポート：USB-C；Grip / Grip+ / Smart Grip は追加で磁気充電ピンを備える
• 保護等級：IP68（継続的浸漬に対する保護：1.5 m で 45 分）EN/IEC 60529 準拠
• 質量：Pocket 約 162.5 g；Grip / Grip+ 約 280.5 g；Smart Grip 約 356 g（スマートフォン含まず）
• 寸法（L x W x H）：Pocket 98.4 x 57.11 x 20.4 mm（ボタン含む 21.63 mm）；Grip / Grip+ 113 x 57 x 151 mm；Smart Grip 128 x 90 x 190 mm（スマートフォン含まず）
