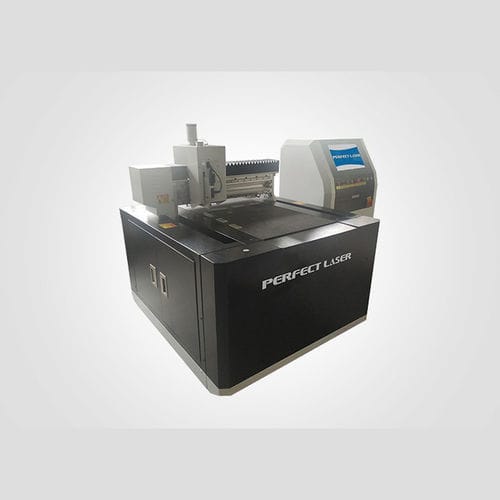

ナイフ切断・彫刻機 PEG-5050ガラス用パネルCNC
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ナイフ
- 切断材料
- ガラス用
- 切断製品
- パネル
- 制御タイプ
- CNC
- 複合機能
- 彫刻
- 用途
- 産業用
- 構成
- コンパクト, ベンチトップ
- その他の特徴
- 自動, 携帯型, CCDカメラ付, 超薄型ガラス用, バキューム ベース付, ランドマーク レンズ センサー付, 高精度
- X軸移動距離
最少: 550 mm
(21.65 in)最大: 550 mm
(21.65 in)- Y軸移動距離
最少: 500 mm
(19.69 in)最大: 500 mm
(19.69 in)- 最大切断高さ
最少: 5 mm
(0.2 in)最大: 5 mm
(0.2 in)- 最低切断高さ
最少: 0.1 mm
(0 in)最大: 0.1 mm
(0 in)- 切断速度
最少: 0 m/s
(0 ft/s)最大: 1.333 m/s
(4.374 ft/s)- 繰り返し切断精度
0.04 mm
(0.0016 in)- 全長
最少: 1,400 mm
(55 in)最大: 1,400 mm
(55 in)- 全幅
最少: 1,230 mm
(48 in)最大: 1,230 mm
(48 in)- -Not Tr-
最少: 100 mm
(4 in)最大: 100 mm
(4 in)- 高さ
1,350 mm
(53 in)- 重量
最少: 950 kg
(2,094.39 lb)最大: 950 kg
(2,094.39 lb)
詳細
製品説明
PEG-5050は、建築・装飾用の薄板ガラスを対象とした超薄型CNCガラス切断・彫刻機です。エアフローテーション式大理石テーブル、CCD自動位置決め、ナイフホイール切断技術を備え、単一パスでの形状切断が可能で二次加工を最小限に抑えます。
主な特徴
用途
商業・物流情報
技術仕様
PEG-5050は、建築・装飾用の薄板ガラスを対象とした超薄型CNCガラス切断・彫刻機です。エアフローテーション式大理石テーブル、CCD自動位置決め、ナイフホイール切断技術を備え、単一パスでの形状切断が可能で二次加工を最小限に抑えます。
主な特徴
- CCD自動位置決め（シングルヘッド）および同軸調光式照明（視野 6.04×5.12 mm；約1.3Mピクセル；40〜60倍）
- ナイフホイール切断技術（手動調整オプションあり）により超薄板ガラスのプロファイル切断が可能
- X、Y、Z軸はサーボ駆動で高精度かつ滑らかな動作を実現
- 作業位置決めピン（左上隅）と真空吸着による安定したワーク保持
- 移動可能なフレーム、切断原点調整・補正機能、豊富なパターンライブラリ搭載
- マルチゾーン切断、工具経路自動最適化、吹き/吸い切替（フットスイッチ）および切断中の一時停止機能
- 切断プログラムメモリ：360グループ、1個体あたり最大16サイズ保存、CAD取り込みとマルチサイズバッチ切断対応
用途
- 建築用ガラス
- 化粧鏡・装飾用鏡
- 家具用ガラス（棚、扉、装飾インサート）
- パッチワーク／モザイク鏡
- 丸形工芸ガラス、時計ガラス、その他超薄板装飾ガラス
商業・物流情報
- 最小発注数量：1台
- 価格：応相談
- 梱包：海上・航空輸送対応梱包
- 納期：3〜7営業日（要確認）
- 支払条件：L/C、T/T、Western Union、MoneyGram
- 供給能力：月間 400 台
技術仕様
- 製品名：超薄型CNCガラス切断・彫刻機
- モデル：PEG-5050
- ブランド：Perfect Laser
- 電力：3.1 kW
- 最大切断寸法：550 × 500 mm；最小加工寸法：100 × 100 mm
- 切断厚さ：0.1〜5 mm
- 切断精度：±0.03〜±0.05 mm（直線）
- 大理石テーブル平坦度公差：±0.015 mm
- 切断速度：0〜80 m/min（可変）
- 総重量：約950 kg
- 機械外形：1400 × 1230 × 1350 mm
- 給油システム：自動潤滑装置
- 位置決め：機械的ピン + 真空吸着
- 駆動・案内：台湾 Shangyin リードスクリュー・ガイドレール
- ベアリング：Japan NSK
- 主要構成品：空気部品 Japan SMC、電気部品 Taiwan SHANHO、電源 OMRON（Japan）、PC：ASUS
- CCDパラメータ：FOV 6.04 × 5.12 mm、約1.3M ピクセル、増幅 40〜60×、同軸調光光源
- 有効ターゲットサイズ：直線カーソル 0.3〜1.6 mm；円形 0.3〜1.0 mm（特殊マーキングは実験が必要）
- 原産国：中国；認証：CE / ISO / TUV / SGS
