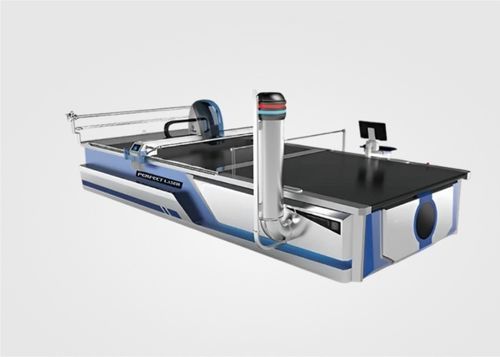

ナイフ切断機 PE-B2233

ナイフレーザーテキスタイル

製品概要
Perfect Laserの自動CNC多層布切断機 PE-B2233は、CAD/CAMデータで刃の回転とカットパスを制御し、精度の高い部品加工を実現します。高速電動振動ナイフとCNC加工による強化構造を備え、多層の柔軟素材を高速・高精度で切断でき、繊維・衣料、自動車内装、ホームテキスタイル、荷物、屋外製品等の量産用途に適しています。

主な特長

• 高温応力焼鈍（540°C 12時間）を施した一体型フレームで構造安定性を向上。
• 大型CNC門型フライスで軌道取付面およびブラシ給送支持面を加工し、組付精度と高速時の駆動安定性を確保。
• XY軸は精密ラック＆ピニオン駆動で高精度・高繰り返し性を実現。
• 高強度アルミ押出成形の一体型オープンモールドビームをCNC加工し、安定性と仕上げを向上。
• 真空ポンプのフィルター構造によりポンプの安全性と寿命を延ばし、切断台の環境負荷を低減。

適用

• 適用材料：ニット、織物、複合綿、保温下着、ブラ、Tシャツ、ジーンズ、不織布、ぬいぐるみ、革などの柔軟素材。
• 適用産業：アパレル製造、靴、梱包、広告、複合材料、自動車内装等の関連分野。

製品詳細

• メーカー/ブランド：Perfect Laser
• モデル：PE-B2233
• 最低発注数量：1台
• 価格：応相談
• 梱包：船積み/航空輸送対応梱包
• 納期：15～28日
• 支払条件：L/C、T/T、Western Union
• 供給能力：年間500台

比較（自動布切断機 vs 手切り）
自動布切断機 vs 手切り
精密切断、高効率・高精度 vs 大きな切断誤差、低精度・低効率
後工程の縫製効率を改善 vs 後工程の縫製効率が低い
生地節約（2%～4%）と人件費削減 vs 大量の手作業と生地廃棄の増加
管理コストが低い vs 高い人員回転率と管理の困難さ
切断現場が清潔で整然、管理負担を軽減 vs 切断現場が乱雑で非効率的

技術仕様（抜粋）

• 原産地：中国
• ブランド：Perfect Laser
• 認証：CE
• 型番：PE-B2233
• 切断高さ：6 cm / 9 cm（吸着後）
• 作業幅（Y）：1800 mm / 2000 mm / 2200 mm（オプション）
• 標準切断長（X）：2500 mm / 3300 mm（オプション）
• 標準ピッキングテーブル長（X）：2200 mm / 3000 mm
• 電源：三相 380V、50–60Hz
• 消費電力：18 kW MAX
• 刃最大回転数：6000 RPM
• 圧縮空気：0.55 MPa、160 L/min
• 最大切断速度：60000 mm/min
• CAD & CAM接続：イーサネット / USBフラッシュメモリ
• 加速度：1 ~ 1.2 g (N/kg)
• 騒音レベル：< 72 dBA
