外壁足場櫓 VARIOKIT VST

モジュール式

概要

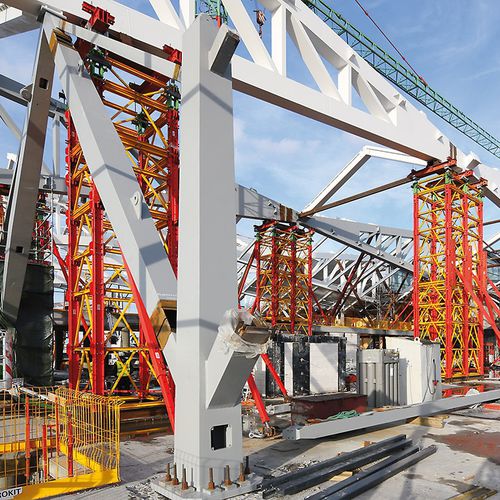

VARIOKIT VST 支保工タワーは、橋梁工事や産業建築における大規模荷重の集中伝達のために設計されたモジュラー式の支保工システムです。ボルト接合のプレ組立てモジュールを使用して、単独タワー、連結によるバードケージ状の足場、主桁フレームとして組立てられます。

主な利点 / 稼働時

• 迅速な組立: ボルト接合および最大10 mのプレ組立てタワーモジュールにより現場での組立時間を短縮します。
• 荷重下での高さ調整: 可動式油圧により頭部スピンドルを操作でき、荷重下での昇降を制御可能です。
• 高い耐荷力: 実績として脚当たり約700 kNまでの容量が報告されています（プロジェクト・規格に依存）。
• 柔軟な構成: 単独タワー、主桁フレーム、連結したバードケージ足場などプロジェクトに応じた実装が可能です。
• 物流と供給: 部材はPERIレンタルパークでの提供が可能です。

用途
集中して非常に大きな荷重を伝達する必要がある一時的支保：橋梁（床版、アーチ、支承）、橋台・橋脚、大型産業設備、特殊な重量組立現場等。

バリエーション

• 4脚タワー: 標準基底寸法 2 m × 2 m；静的要件に応じ最大 6.50 m × 6.50 m まで構成可能。
• 補助脚付きタワー: 高荷重領域で局所的に耐荷力を増強し、現場での耐力を倍増可能。
• バードケージ足場: 個々のタワーフレームを接続して第二方向の断面剛性を高めます。
• 主桁フレーム: 胴体部や橋脚での使用；頭部支持ありで最大10 m まで実現可能。

技術仕様

• モデル: VARIOKIT VST Heavy‑Duty Tower
• 用途: 橋梁および産業建築における非常に大きな荷重の支保
• 組立: ボルト接合、最大10 m のプレ組立てタワーセグメント
• 標準基底（4脚）: 2 m × 2 m；6.50 m × 6.50 m まで拡張可能
• オプション: 現場で耐荷力を増す補助脚
• 構成: 単独タワー、バードケージ足場、主桁フレーム
• 最大主桁/頭部支持高さ: 頭部支持ありで最大 10 m
• 高さ調整: 可動式油圧で頭部スピンドルを操作（満載時でも稼働可能）
• 報告された耐荷力: 脚当たり約 700 kN（プロジェクト・規格依存）
• 供給 / 物流: 部材はPERIレンタルパークで提供可能
