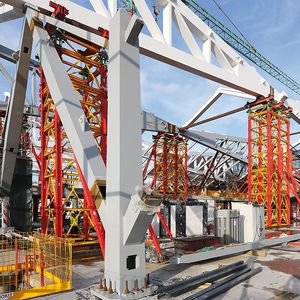

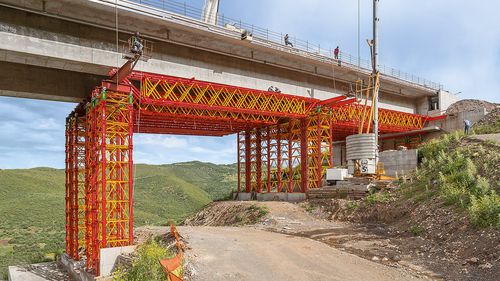

概要VARIOKIT VRB トラスガーダーは、橋梁の仮設支保工および高耐荷重の仮設構造物向けに設計されており、25~40 m のスパンに対応します。相対的に軽い自重で最大 3,000 kNm の高い曲げモーメント耐力を発揮します。荷重・長さに最適化された複数のフレームタイプで構成され、少ない部材で連続したスパンを形成できます。
主な特長- 大きなスパンで高荷重を伝達する用途(25~40 m のスパンの支保工)に適合。
- 最大 3,000 kNm の高い曲げモーメント耐力と比較的低い自重。
- 長さの迅速な調整:少数のフレームで可変スパンに容易に対応。
- 材料効率の高い設計:高耐荷重により必要なトラス数を削減し、工期短縮に寄与。
- 組立て時間を短縮するボルト接合による迅速な施工。
- 荷重利用を最適化する中心的なブレース接続。
- 作業床や通路のために PERI UP モジュラ足場と統合可能で、安全性と現場の利便性を向上。
- 大スパン橋の側部区間の支持用仮設構造として適合。
バリエーション- Bearing Frame:荷重を高耐荷重の支保工塔へ伝達するためのフレーム。
- Coupling Joint Frame:支点付近でのせん断力が大きい箇所や中間支点・継手部での使用向け。
- Standard Frame:スパン中央部での使用を想定したフレーム。
追加情報水平および垂直ブレースの標準化された中心接続により、荷重利用が最適化され、材料使用量の低減と効率的な現場運用が可能になります。
技術仕様- 用途:橋梁支保工 / 高耐荷重の仮設構造
- 対応スパン範囲:25 m~40 m
- 最大モーメント耐力:最大 3,000 kNm
- 構成:荷重・長さ最適化フレームタイプ(Bearing Frame、Coupling Joint Frame、Standard Frame)
- 組立て:現場での組立時間を短縮するボルト接合
- ブレース:荷重利用を最適化する中心的な水平・垂直ブレース
- 互換性:作業床・通路用に PERI UP モジュラ足場と統合可能
- 設計上の利点:比較的低い自重で高い耐荷重を実現;容易な長さ調整
