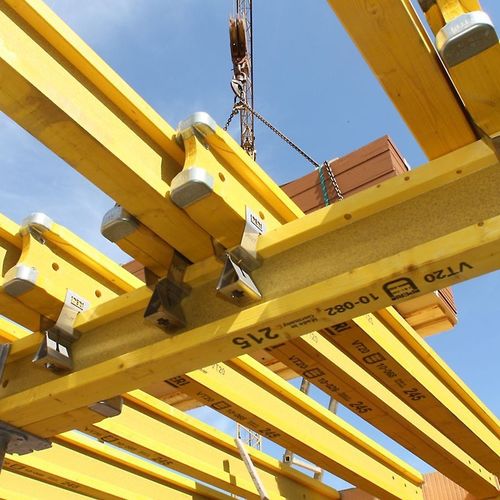

型枠工事ガーダ VT 20K

製品概要
VT 20Kは高さ20cmの全断面（フルウェブ）木製プレート桁で、特に短スパンの薄スラブ用の床スラブ型枠に最適化されています。現場使用に耐えるスチール端部キャップと凹形の腹部端が桁を保護します。1.45 m〜5.90 mの11種類の長さで提供され、標準的なスラブ型枠および橋梁やトンネル等の特殊用途にも対応します。

使用時の特長

• 高い耐久性：合板端部は針葉樹材（ソフトウッド）と高圧縮の腹部板（合成樹脂含有率高）で構成。スチール端キャップと凹形の腹部端が損傷から保護し、キャップは腹部の無応力部に固定されています。
• 汎用性と低膨張性：4 x 8 cm の縁材は合板継ぎ目の打ち付け幅を確保。接着剤含有量が高く膨張を抑制し、実心の腹部が乾燥割れやねじれを防ぎます。

製品データ
システム種別：木製型枠桁（プレート桁）
寸法（プレート桁）：0.20 x 1.45 m | 0.20 x 2.15 m | 0.20 x 2.45 m | 0.20 x 2.65 m | 0.20 x 2.90 m | 0.20 x 3.30 m | 0.20 x 3.60 m | 0.20 x 3.90 m | 0.20 x 4.50 m | 0.20 x 4.90 m | 0.20 x 5.90 m
腹部高さ：4 cm
材料：針葉樹材、合成樹脂含有率の高い高圧縮腹部板
重量：5.3 kg/m
荷重：許容せん断力：11.0 kN；Ly：4181 cm⁴；許容曲げモーメント：5.0 kNm；許容支持力：22 kN

仕様

• システム種別：木製型枠桁
• 利用可能長さ：0.20 x 1.45 m〜0.20 x 5.90 m（11長さ）
• 腹部高さ：4 cm
• 材料：針葉樹材、合成樹脂含有率の高い高圧縮腹部板
• 重量：5.3 kg/m
• 許容せん断力：11.0 kN
• Ly：4181 cm⁴
• 許容曲げモーメント：5.0 kNm
• 許容支持力：22 kN
