音響システム ADM-4

製品概要

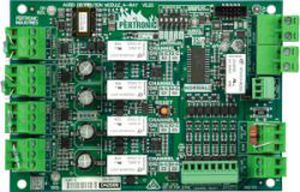

Pertronicの音声分配モジュールADM-4は、複数の独立して制御・監視される100 V rms音声ライン（チャネル）を提供します。単一の100 V音声ラインから複数のスパーを取ることができ、フォルト監視を維持しつつPA／避難放送システムの設置を簡素化します。

ADM-4モジュールで構成されたシステムは、一部のチャネルに異常が発生しても動作を継続します。チャネルが短絡した場合、該当チャネルは切り離され、他のチャネルは短時間の中断（約20秒）の後に音声出力を継続します。モジュールは切り離されたチャネルを継続監視し、障害が解消されると自動的にチャネルを再接続します。

内蔵の監視システムは、システムが避難メッセージを放送している場合、背景音を再生している場合、または無信号状態でも、100 V出力ラインの断線および短絡を常時監視します。

各チャネルは、ローカルのDIPスイッチで常時有効にすることも、リモートのChannel Select入力で有効／無効を切り替えることもできます。

ADM-4は出力チャネルを個別に監視し、故障時には接続されたアンプまたは避難ジェネレータに故障信号を送ります。さらに、監視機器接続用のForm Cクリーン接点故障リレーを備えています。

特徴

• 複数の監視された音声チャネルを提供し、避難・PAシステムの設置を簡素化
• 短絡したチャネルを自動的に隔離し、他チャネルでの音声伝送を継続
• AS 1670.1: 2018、セクション2.6の故障分離要件への対応を支援
• 個別チャネル切替のためのChannel Select入力
• チャネルあたり80 Wのスイッチング容量
• 個別チャネルを常時選択可能なオンボードDIPスイッチ
• Form Cクリーン接点を備えた故障リレー
• 各チャネルの断線および短絡を示す個別インジケータ
• 制御入力はオンボード回路と絶縁可能
• アンプ仕様に合わせて選択可能な終端抵抗（EOL）入力
• Pertronic EA60、EA120、Pertronic避難用アンプおよびPertronic EVAC Generator制御のアンプと互換

注文情報
製品コード | 説明
ADM-4 | 音声分配モジュール、4出力

利用可能なドキュメント
この製品のデータシートおよび設置ノートが利用可能です。

仕様

• 複数の独立制御・監視された100 V rms音声出力チャネル（4出力）
• 断線および短絡のチャネル別監視
• 短絡チャネルの自動隔離と、影響を受けないチャネルの継続動作（短時間の中断 約20秒）
• 障害解除時のチャネル自動再接続
• チャネルを常時有効にするローカルDIPスイッチ
• 個別チャネル切替用のリモートChannel Select入力
• チャネルあたり80 Wのスイッチング容量
• 監視機器接続用のForm Cクリーン接点故障リレー
• 各チャネルの断線および短絡の個別インジケータ
• 制御入力はオンボード回路と絶縁可能
• アンプ要件に合わせて設定可能なEOL入力抵抗
• 互換性：Pertronic EA60、EA120、Pertronic避難用アンプおよびEVAC Generator制御アンプ
• 注文コード：ADM-4
