オーディオアンプ ADM-2-PMB125

パワー電圧スイッチング

概要
音声分配モジュール（ADM-2-PMB125）は、独立監視された2本の100 V rms音声ラインを提供します。同一エリアまたは避難ゾーンをカバーするために2系統のオーディオチャンネルを構成でき、一方のチャンネルに障害が発生しても影響のないチャンネルで放送を継続できます。短絡が発生したチャンネルは短時間の遅延後に切り離され、障害が解消されると自動的に再接続されるよう継続監視されます。本モジュールは増幅器から離れた場所に設置可能で、アナログアドレッサブルループまたは別置の24 V DC電源から給電できます。内蔵の監視機能は100 V出力ラインの開放・短絡を常時監視し、障害発生時には増幅器または避難ジェネレータに故障信号を送ります。

特長

• 避難システムの設置を簡素化するための重複監視されたオーディオチャンネルを提供
• 一方のチャンネルが短絡した場合、短時間の遅延後に当該チャンネルを隔離し、他方のチャンネルでの送信を継続
• 各チャンネル80 Wのスイッチング容量
• アナログアドレッサブルループまたは別置の24 V DC電源で駆動
• AS 1670.1: 2018 セクション2.6の故障分離要件への対応を支援
• 100 Vラインのシールドケーブル用アース接続
• 現存（点灯）および履歴（点滅）の故障を示すローカルLED；チャンネル毎にS/CおよびO/Cの個別表示
• form Cクリーンコンタクトの故障リレー；リセットスイッチで履歴故障表示を消去
• 短絡発生時にループを遮断する内蔵のアナログアドレッサブルループアイソレータ
• 増幅器仕様に合わせて設定可能な入力終端抵抗をユーザ選択可
• Pertronicの避難用アンプおよびPertronic EVACジェネレータに対応
• Tyco QE 90 EWIS、AMPAC EV3000など一部のサードパーティ機器と互換

注文情報
製品コード | 説明 | 在庫状況

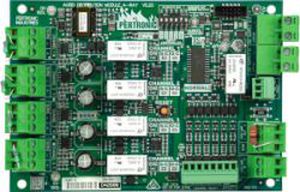

ADM-2 | 音声分配モジュール、2系統、基板のみ | 廃番

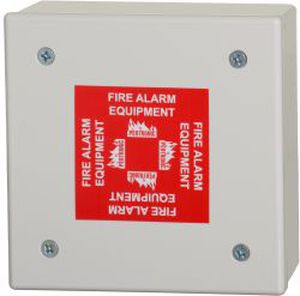

ADM-2-PMB125 | 音声分配モジュール、2系統、PMB125筐体実装 |

仕様 / 技術仕様

• 独立監視された2本の100 V rms音声ラインを生成
• 各チャンネル80 Wのスイッチング容量
• 短絡したチャンネルの隔離と、障害解消時の自動再接続
• 100 V出力ラインの開放・短絡故障を監視
• 故障を増幅器または避難ジェネレータに信号（form C接点の故障リレー）
• 現存および履歴の故障表示を備えたローカルLED；チャンネル毎にS/CおよびO/Cを分離表示
• 履歴故障表示を消去するリセットスイッチ
• アナログアドレッサブルループまたは別置の24 V DC電源で動作
• 内蔵アナログアドレッサブルループアイソレータ
• 増幅器要件に合わせて設定可能な入力終端抵抗
• 100 Vラインのシールドケーブル用アース接続
• 互換性：Pertronic避難用アンプおよびEVACジェネレータ；Tyco QE 90 EWIS、AMPAC EV3000などの一部サードパーティ機器と互換
