最少量潤滑給油システム iSpray

スプレー連続プレス用

説明

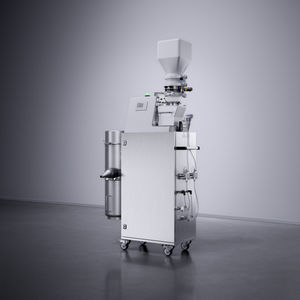

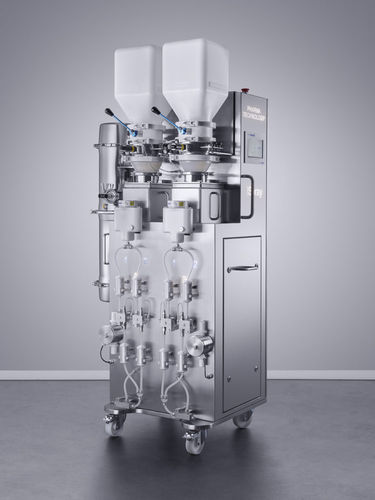

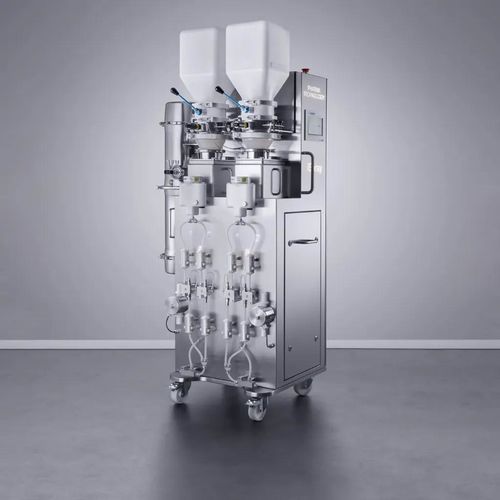

iSprayは、打錠機向けの外部潤滑システムで、上パンチ面、ダイ壁、下パンチ面に対して制御された量の乾燥潤滑剤を連続的に噴霧します。装置は錠剤ごとに検証可能な噴霧量を供給し、ノズルで余剰を即座に真空回収して着脱可能な回収容器に貯めるため、清潔な運転と簡易な保守が可能です。

主な利点

• キャッピングやスティッキングなどの錠剤欠陥を低減
• 錠剤の崩壊性（溶出）と硬度の一貫性を向上
• 圧力監視と自動バックアップラインにより連続生産を支援
• カスタマイズ可能なスプレーノズルで多くの回転式打錠機に適合
• 錠剤あたりの噴霧率が正確かつ安定し、量を測定可能
• cGMP基準に準拠した設計で取扱い・洗浄が容易
• 中央HMI制御と21 CFR Part 11準拠の監査記録
• 単面・両面プレスでOEB4までのコンテインメント対応

動作原理
iSprayは工具面（上パンチ面、ダイ壁、下パンチ面）に対して正確で検証可能な乾燥潤滑剤を塗布します。ノズル部の真空により余剰が即座に捕集され、廃棄ロスや汚染リスクを低減します。回収された余剰は着脱式の容器に保管され、生産停止なしでの排出が可能です。

特徴

• 高度な制御：タッチスクリーンHMI、レシピ保存、FDA準拠の監査トレイルによりプロセス検証とトレーサビリティを実現
• 性能向上：ダイ壁および下パンチの摩擦を低減し、打錠後の押出しや取り離しを容易に、ロゴピッキングやスティッキングを防止し、金型寿命を延長
• 配合対応：感受性の高い配合でバルク乾燥潤滑剤の使用を低減・除去でき、溶解性を改善；噴霧量はUSP要件に合わせて精密に制御・検証可能
• 信頼性ある供給：ほとんどの回転式プレスに適合するコンパクトな二重ノズル設計；詰まり時には圧力センサーと自動バックアップラインが作動し生産停止を回避

仕様（要約）
物理特性：
梱包：木箱
正味重量：220 kg
設置寸法：620 mm x 925 mm

能力：
最大製品サイズ：Ø 28 mm
噴霧範囲：1.5 - 15 g/min

ユーティリティ：
搬送調整：定量スクリュー回転速度
要求空気量：450 - 600 l/min - 最小 6 bar
圧縮空気接続：KS4
電源：100 to 240 VAC ± 10 %
周波数：50 Hz / 60 Hz

環境：
騒音レベル：<80 dB (A)
動作温度：15 - 25 °C
最大相対湿度：30%
コンテインメントレベル：ダストタイト（最大 OEB4）

材質：
非金属接触部：POM C、PU、シリコーン
金属接触部：ステンレススチール 316L
接触部仕上げ：Ra ≤ 0,8 µm
フレーム部：ステンレススチール 304
フレーム仕上げ：ブラッシュド 320
フレームはキャスター付き：はい
IQ-OQプロトコル：利用可能
材質証明書：利用可能
梱包：木箱
正味重量：220 kg
設置寸法：620 mm x 925 mm
