オレンジLED LUXEON HL1Z & Fusion

青赤緑

概要

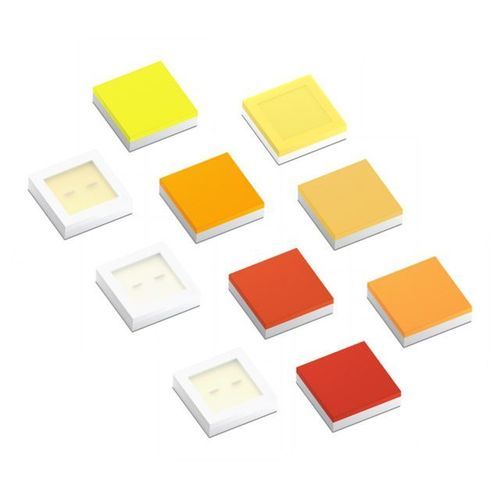

LUXEON HL1Z Color Line & Fusion ファミリーは、1414（1.4 mm × 1.4 mm）パッケージの CSP（Chip Scale Package）LED エミッタです。コンパクトな単一エミッタおよびマルチカラー クラスター用途向けに設計され、飽和した直接色、リン酸塩変換色、および白色調整と狭角指向性に最適化された Fusion バリアントを提供します（1,800 K～6,500 K）。

特長と利点

• CSP 1414 パッケージは非常にコンパクトなクラスター設計と LED 間隔の縮小を可能にし、効果的な色混合を実現します。
• 高い電力密度（LED あたり最大 2 W）に対応し、小型フォームファクタで高出力を実現します。
• リン酸塩変換バリアントは温度変化に対する色安定性に優れます。
• Fusion（Red/Green/Blue）バリアントはコンパクトな白色調整および指向性出力に最適化されています。
• LUXEON HL1Z 白色シリーズと組み合わせたソリューションに適しています。

製品性能（試験電流 350 mA、Tj = 85°C にて指定）

• PC Red — 代表的な光束: 20 lm（品番例: L1HZ-PCR1000000000）
• PC Red Orange — 代表: 35 lm（L1HZ-RNG1000000000）
• PC Amber — 代表: 119 lm（L1HZ-PCA1000000000）
• PC Green — 代表: 195 lm（L1HZ-PCG1000000000）
• Green（直接）— 主波長 520–535 nm、代表 145 lm（L1HZ-GRN1000000000）
• Blue（直接）— 主波長 470–485 nm、代表 57 mW（放射）(L1HZ-BLU1000000000）
• Royal Blue — 主波長 450–460 nm、代表 610 mW（放射）(L1HZ-RYL1000000000）
• Fusion Red — 代表: 70（L1HZ-FCR1100000000）；Fusion Green — 代表: 152（L1HZ-FCG1100000000）；Fusion Blue — 代表: 137（L1HZ-FCB1100000000）

追加製品情報

• CSP 1414（1.4 mm × 1.4 mm）パッケージは最小の発光面（LES）を可能にし、狭角のビームやコンパクトな指向性スポットに適しています。
• Fusion バリアントはコンパクトなクラスターでの高指向性および白色調整に特化しています。
• Direct Colors、PC Colors、Fusion バリアントについて、標準的な SPD グラフおよび正規化スペクトルデータが公開されています（試験条件：350 mA、Tj = 85°C）。

仕様

• Manufacturer / Brand: Lumileds
• Product family: LUXEON HL1Z Color Line & Fusion
• パッケージタイプ: CSP（Chip Scale Package）、1414（1.4 mm × 1.4 mm）
• 試験条件: 350 mA、Tj = 85°C
• LED あたりの最大電力: 最大 2 W
• 利用可能なバリアント: PC Red、PC Red Orange、PC Amber、PC Green、Green、Blue、Royal Blue、Fusion Red、Fusion Green、Fusion Blue
• 想定用途: 単一エミッタ、コンパクトなマルチカラ―クラスター、白色調整ソース（1,800 K–6,500 K）、狭角指向性スポット、マルチカラ―照明アレイ
• 品番例: L1HZ‑… シリーズ（例：PC Red 用 L1HZ-PCR1000000000）
