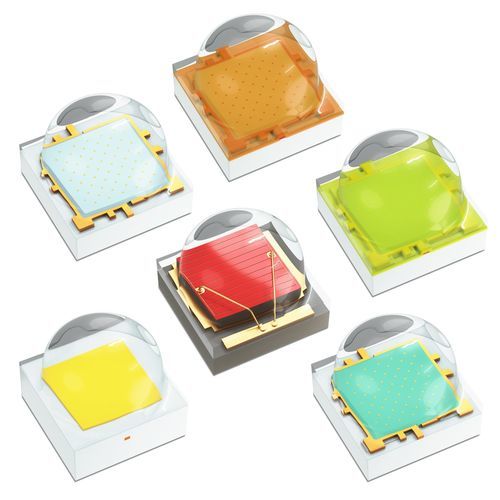

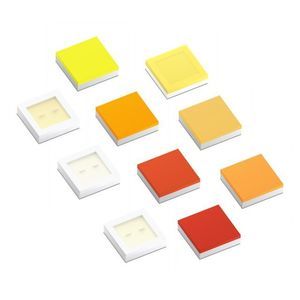

オレンジLED LUXEON C ES

青赤緑

概要
LUXEON C ES Color Lineは、単一の光学系下で使用される大規模LEDアレイ向けに設計されています。小型パッケージに搭載された大型ダイにより、アレイ全体の面積を抑えつつLED配置を最適化し高い光出力を実現します。三条パッドは複雑な配線を可能にし、熱接続も強化します。代表的な用途は、エンターテインメント照明、建築照明、外装可変照明（EVL）など、大出力が要求されるクラスタ配列です。

特長と利点

• マルチカラー配列の混色に最適化され、LED間隔を最小にして密集配置を可能にする
• 三条パッドのフットプリントにより柔軟な配線が可能で、電極を短くしてLEDを最大限に密着配置できる
• 小型パッケージに大型ダイを搭載し、高フラックス、低順方向電圧（Vf）、低Pthermalを実現
• 高い駆動電流対応により出力を最大化し、LED数を最小化
• 大きなサーマルパッドにより高駆動電流と密集クラスタの形成をサポート
• 実績のある堅牢なパッケージで高い信頼性を提供

製品性能 — 色（試験電流 1000 mA、Tj = 85°C）
Deep Red — 支配/ピーク波長 655 — 675 nm — 935 lm (Min) — 1100 lm (Typical) — L1C2-DRD1000000000
Red — 支配/ピーク波長 624 — 634 nm — 106 lm (Min) — 125 lm (Typical) — L1C2-RED1000000000
PC Amber — — — 264 lm (Min) — 310 lm (Typical) — L1C2-PCA1000000000
Mint — — — 391 lm (Min) — 460 lm (Typical) — L1C2-MNT1000000000
Lime — — — 425 lm (Min) — 500 lm (Typical) — L1C2-LME1000000000
Green — 支配/ピーク波長 520 — 540 nm — 298 lm (Min) — 350 lm (Typical) — L1C2-GRN1000000000
Cyan — 支配/ピーク波長 490 — 510 nm — 204 lm (Min) — 240 lm (Typical) — L1C2-CYN1000000000
Blue — 支配/ピーク波長 465 — 485 nm — 94 lm (Min) — 110 lm (Typical) — L1C2-BLU1000000000
Royal Blue — 支配/ピーク波長 440 — 460 nm — 1275 mW (Min 放射) — 1500 mW (Typical 放射) — L1C2-RYL1000000000

製品性能 — 白（指定電流 1000 mA、Tj = 85°C）
White — 5700K — 70 CRI — 325 lm (Min) — 385 lm (Typical) — 131 lm/W — L1C2-5770000000000
White — 2700K — 80 CRI — 270 lm (Min) — 320 lm (Typical) — 108 lm/W — L1C2-2780000000000
White — 3000K — 80 CRI — 285 lm (Min) — 335 lm (Typical) — 114 lm/W — L1C2-3080000000000
White — 4000K — 80 CRI — 305 lm (Min) — 360 lm (Typical) — 122 lm/W — L1C2-4080000000000
White — 5700K — 80 CRI — 305 lm (Min) — 360 lm (Typical) — 122 lm/W — L1C2-5780000000000

典型的なスペクトル情報
典型的な正規化SPD曲線は、ダイレクトカラーおよび蛍光体変換カラーについて提供されます（1000 mA、Tj = 85°Cで測定）。

用途

• 単一の光学系下での大規模マルチカラーLEDアレイ
• エンターテインメント照明
• 建築照明
• 外装可変照明（EVL）およびその他の高出力クラスターアレイ

仕様

• シリーズ: LUXEON C ES Color Line
• 試験条件: 1000 mA、接合温度 Tj = 85°C
• パッケージ: 大型ダイと大きなサーマルパッドを備えた小型パッケージ；複雑な配線のための三条パッドフットプリント
• 出力最大化とLED数最小化を目的とした高駆動電流対応
• 小型パッケージと熱設計により密集配置が可能
• 利用可能なカラー: ダイレクトカラーおよび蛍光体変換カラー — Deep Red, Red, PC Amber, Mint, Lime, Green, Cyan, Blue, Royal Blue、および白色CCT（2700K、3000K、4000K、5700K）
• 代表的な部品番号: L1C2-DRD1000000000, L1C2-RED1000000000, L1C2-PCA1000000000, L1C2-MNT1000000000, L1C2-LME1000000000, L1C2-GRN1000000000, L1C2-CYN1000000000, L1C2-BLU1000000000, L1C2-RYL1000000000, L1C2-2780000000000, L1C2-5770000000000
• 資料: product brief、application brief、datasheetが利用可能
