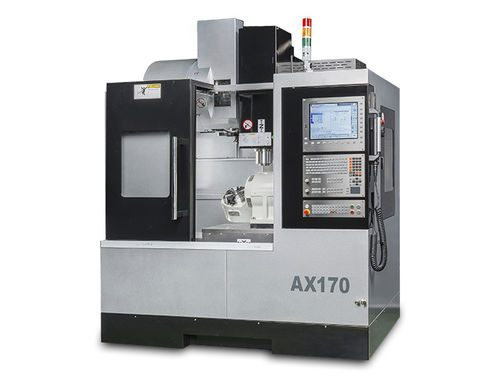

5軸マシニングセンタ AX170

縦型回転傾斜可能テーブルHSK A-63

主要な構造部品は高品質のミーハナイト鋳鉄から製造され、応力緩和のために和らげられます。A/Cは、DDモータを採用し、高精度と効率を確保します。 5軸同期加工は、劇的に加工と精度を向上させながら、加工時間を節約し、反復的なワークのセットアップとエラーを削減します。 特徴 A軸チルト240°(-120°/+120°) C軸回転360 ISO40 スピンドルテーパ X、Y、Z軸リニアウェイ 剛性、安定性、精度 生涯精度を維持するため、年間を通じて堅牢な構造を採用 主要構造部品は高品質のミーハナイト鋳鉄（GB 300）で製造され、190HB以上の硬度で応力除去のために強化されています。 X、Y、Z軸に25ミリメートルローラータイプのリニア方法は、安定性を向上させました。 X、Y、Z軸はクラスC3、Ø28ミリメートルボールねじで送信されます。 冷却システム付き中空ボールねじ X,Y,Z軸のボールねじにオイル冷却を採用し、熱変形とバックラッシュを最小限に抑え、高速トラバース時のスムーズな動きを実現。 主軸冷却システム 主軸オイルクーラーにより、主軸の温度を一定に保ち、長寿命を実現します。また、高効率加工と高精度を実現します。 回転テーブル径 Ø170 テーブル回転・傾斜はDDモーター駆動 A/C軸回転速度：60/200rpm 位置決め精度、A/C軸：5"/5" 繰り返し精度、A/C軸4"/4" 付属品 エアブラスト ワーク用エアブラスト 3軸伸縮カバー フルスプラッシュガード 自動潤滑システム A軸ロータリーエンコーダ C軸ロータリーエンコーダ 作業ランプ 操作ステータスライト Z軸空圧バランスシステム 冷却システム エアガン/ウォーターガン MPGハンドホイール 熱交換器 RS-232インターフェース
