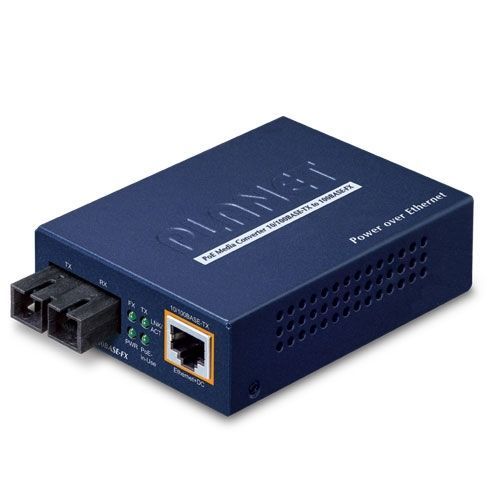

降変換器 FTP-802

メディア信号分配器

ファイバー・メディア・コンバータを超えたパワー・オーバー・イーサネット・インジェクタ 長距離ネットワーク機器に最適なデータリンクと電源供給ソリューションPLANET FTP-80xシリーズは、2つのネットワーク技術を使用したリモートネットワーク機器の導入に最適です：メディア変換: 100Base-FX to 10/100Base-TXPower over Ethernet：メディア変換：100Base-FXから10/100Base-TXパワーオーバーイーサネット：給電装置（PSE）、PoEインジェクターPoEと光ファイバーの両方のインターフェースを提供するFTP-80xは、ワイヤレスアクセスポイント、IPベースの監視カメラ、IP電話用のPoEをあらゆる場所に簡単に、効率よく、コスト効率よく導入する必要があるサービスプロバイダ、キャンパス、公共エリアに最適です。PoEはネットワーク機器の設置と電源管理を最適化FTP-80xのIEEE 802.3af機能は、多くの新しいネットワーク生産性デバイスの設置コストを削減します。IEEE 802.3afパワーオーバーイーサネットインジェクターとして、FTP-80xはイーサネットケーブル上にDC 48V電圧を供給します。FTP-80xとIEEE 802.3af準拠のPD（Powered Device）またはPoEスプリッタ（POE-151S-5V / 12Vなど）間のツイストペアケーブルは、データと電力を同時に転送することができます。光ファイバーリンク機能でネットワーク導入範囲を拡大PoE PSEとPDの最大距離は100mです。FTP-80xは、ネットワークデバイスの展開範囲を拡張するために、光ファイバーインターフェースと統合されています。FTP-80x PoEメディアコンバータは、光イーサネット信号を電気イーサネット信号に変換するために使用されます。10/100Base-TX信号を100Base-FX信号に変換することができ、異なるネットワークアプリケーションに対応する多様なファイバー接続タイプのオプションを提供します。モデルを選択することにより、最大ネットワーク距離は15キロメートルまで延長でき、100Mbpsの高い伝送性能を維持します。また、IEEE 802.3xフロー制御（全二重）により、パケットロスを防ぐことができます。LFP（リンクフォールトパススルー機能）、（LLCF / LLR）とDIPスイッチの設計により、リンクメディアの管理者の問題を即座にアラームし、ネットを監視するための効率的なソリューションを提供することができます。PoEとメディア変換の組み合わせによるメリットデータ、ロングリーチファイバー機能、PoEを1台で実現するFTP-80xは、ケーブルを減らし、壁や天井、手の届かない場所に専用コンセントを設置する必要がなくなります。これにより、セキュリティIPカメラやワイヤレスAPの導入が、コンセントの位置による制約から解放されます。IEEE 802.3af機器の設置FTP-80Xは、PLANET IEEE 802.3afパワー・オーバー・イーサネット・スプリッター（POE-151S / 152S）と非PoEインターネットカメラまたはワイヤレスPoEアクセスポイント（IAP-2000PE）などのイーサネット機器に給電する最も簡単な方法を提供します。例えば、セキュリティIPカメラ、ワイヤレスアクセスポイント、および他のIEEE 802.3af準拠のネットワーク機器は、監視需要のために駅や高速道路などの公共エリア内のコーナーの周りに簡単にインストールすることができ、またはキャンパスや空港でのワイヤレスローミング環境を設定することができます。IEEE 802.3、IEEE 802.3u 10/100Base-TX、100Base-FX、IEEE 802.3afパワーオーバーイーサネット規格に準拠10/100Base-TX半二重モードまたは全二重モードの自動ネゴシエーション、銅ポートの自動MDI / MDI-X機能IEEE 802.3x全二重フロー制御と半二重時のバックプレッシャーによりパケットロスを排除RJ-45イーサネットケーブル経由でDC 48V電源をイーサネットポート搭載機器に供給PoE IEEE 802.3af機器を自動検出し、誤った設置による機器の損傷を防止FTP-802100の最大2km（マルチモードファイバー50μm/125μm、62.5μm/125μm）用100Base-FXインターフェースFTP-802S15の最大15km（シングルモードファイバー9μm/125μm）用FTP-802S15DIPスイッチ：LFP（リンク・フォルト・パス・スルー）モード選択コンパクトサイズで設置が容易LEDインジケータでネットワーク診断が容易インターフェース銅製1ポートファストイーサネットTPインターフェース、オートネゴシエーション、自動MDI / MDI-X（PoEインジェクタ機能付き）ファイバーFTP-802：マルチモード：50/125µmまたは62.5/125µm光ファイバーFTP-802S15：シングルモード： 8.3/125、8.7/125、9/125µm光ファイバファイバーポートタイプ(コネクタ)FTP-802 : SCFTP-802S15 : SCCケーブル距離FTP-802 : 2kmFTP-802S15 : 15km光周波数FTP-802 : 1310nmFTP-802S15 : 1310nm起動電力(dBm)FTP-802 : max.-14 min.-19.0FTP-802S15 : max. -7 min.-20受信感度FTP-802：-34.5FTP-802S15：-28最大入力電力FTP-802：-14FTP-802S15：-8パワー・オーバー・イーサネットPoE規格IEEE 802.3afパワー・オーバー・イーサネット電源出力PoE 48V DC、最大。 15.4ワット、350mAPower Pin Assignment1/2(+) , 3/6(-)Hardware SpecificationsSwitch ArchitectureStore-and-ForwardFlow Control半二重モード用背圧IEEE 802.3x全二重モード用休止フレームLEDSystem：電源、ステータスFX / LNK：データアクティブ、ファイバーリンクTX / LNK：10/100リンク/アクティブ使用中のPoE：PSEデバイスの検出外形寸法（H×W×D）94×70.3×26.2 mm重量0.2 kg電源48V DC、0.4A外付けAC-DCアダプター動作温度0～50℃動作湿度5～90％（結露なきこと）LFPモード有効：TPポートまたはFXポートのいずれかが壊れている場合、もう一方のポートをシャットダウン無効：リンクLEDインジケータは、相手側の接続が切断された場合でも点灯しています規格準拠規制準拠FCCパート15クラスA、CEPプロトコルおよび規格準拠IEEE 802.3イーサネットIEEE 802.3uファーストイーサネットIEEE 802.3xフロー制御IEEE 802.3afパワーオーバーイーサネットケーブルTP：Cat 5/5e UTPケーブルファイバー：マルチモード：50/125µmまたは62.5/125µm光ファイバーシングルモード： 8.3/125、8.7/125、9/125µm光ファイバーモデル：FTP-802：100Base-FX～10/100Base-TX PoEメディアコンバータ（SC,MM）-2kmModel：FTP-802S15: 100Base-FX への 10/100Base-TX PoE の媒体のコンバーター（SC、SM） - 15km
