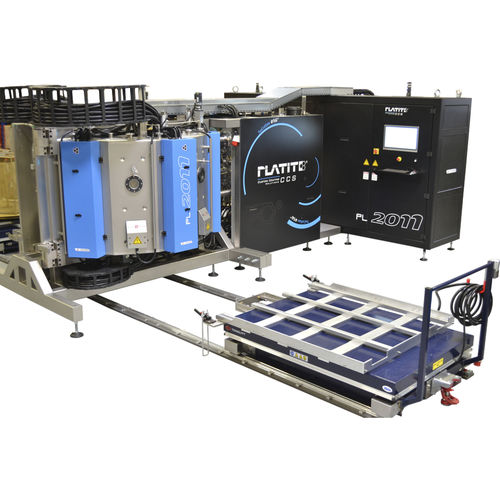

鋸刃用PL2011
プラチットでは、最大φ1423mmまでの大型鋸刃の塗装に対応するために、大容量の塗装ユニットを開発しました。6つの構成を持つカスタム設計のカルーセルにより、コーティングの品質を維持しながら、最大の積載量の柔軟性を実現しています。小径・大径工具や混載工具の一括塗装が可能です。
ユニットには2つのドアが装備されています。
チャンバーへの最適なアクセス
機械とカソードの両方のメンテナンスが簡単になりました。
完成したバッチは1つの扉から取り出し、次のバッチは別の扉からすぐに装填できるので、バッチ管理が簡単になります。
レールシステムにより、カルーセルトロリーが常にチャンバーと正確に位置合わせされているため、最大1800kgまでの荷物の積み下ろしが簡単に行えます。カスタムデザインのカルーセルトロリーの高さは、ボタンを押すだけで調整できます。
適用された技術
6 x 平面ARCカソード、うち4 x ARC電源でパルス化したもの
エッチング技術が適用されています。
LGD® (Lateral Glow Discharge)シャッター付き2枚のカソードとアノードとして機能する2枚のカソード
アルゴンによるプラズマエッチング、グロー放電
金属イオンエッチング(Ti、Cr
荷重とサイクルタイム
最大塗布量:φ1400×H700 [mm]
最大1800kgまでの荷重
2 - 5バッチ/日
ソフトウェアのこと。
シンプルな使用方法とメンテナンス
プラチットのスマートソフトウェア(PC・PLCシステム
タッチスクリーンを備えた近代的な制御システム
プロセスパラメータとフローのデータ記録とリアルタイム表示
手動・自動プロセス制御
遠隔診断とメンテナンス
機械寸法
フットプリント幅8000×奥行5800×高さ2350 [mm]
---
