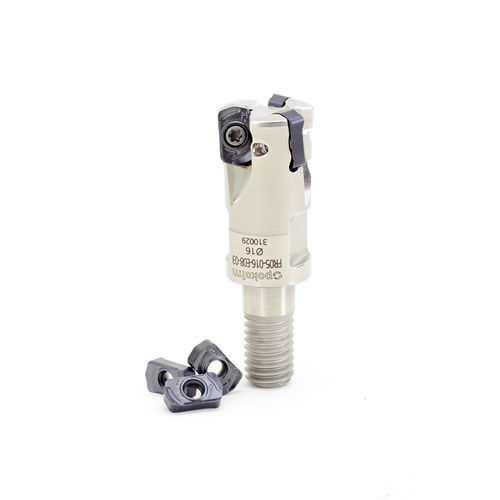

割出し可能なインサートミーリングカッター Fourworx®

ネガティブ インサートプレーニングプランジ

概要
Fourworx®は、さまざまな材質の荒取りおよび中仕上げに対応するチップ式ハイフィードミーリングシステムです。工具およびチップの専用ジオメトリにより工具応力を低減し、剛性の低い機械でも高い生産性を実現します。湿式・乾式加工、倒れやすいワークや深いキャビティでの加工にも適合します。

交換チップ（インサート）
チップは4つの切刃を持ち、ねじ座周辺に強化カラーを設けた設計とネガティブシートにより高い安定性を確保します。外縁は面取りされチッピングを防止し、3D切りくず溝が切りくず排出を最適化し滑らかな切れ味を実現します。コーナー半径1 mmにより高送りでも外径の安定性が保たれます。

本体および冷却
本体は埋め込み式のネガティブシートを採用し高い歯の安定性と長寿命を保証します。材料は80%以上が再生鋼で、耐久性・耐食性を高める特殊合金を使用しています。内部給油は標準装備で、深いキャビティでの切りくず排出と工程信頼性を向上させます。

加工形態

• 面取り（フェイスミリング）
• 斜め突入（ランピング）
• ヘリカルミリング
• ポケット加工
• 溝切り
• 鋭角コーナー加工

ハイライト

• インサートあたり4つの切刃で高い費用対効果
• 面取りされた外縁がチップの欠けを防止
• ねじ座周りの強化カラーで長寿命を実現
• ネガティブシートにより高い安定性と非常に滑らかな切れ味

特長

• インサートあたり4切刃
• 切りくず排出に最適な3D溝
• 非常に小径での高歯数設計
• 工具本体は>80%再生鋼製
• 耐久性・耐食性向上のための特殊合金
• 滑らかな切れ味により倒れやすいワークや深いキャビティに最適

加工材
Fourworx®は鋼、ステンレス鋼、特殊合金／高温合金、チタン合金を容易に加工できます。副次的な適用は鋳鉄や一部の焼入れ材です。

仕様（技術データ）

• ブランド: Pokolm
• モデル: Fourworx®
• 工具種別: チップ式ハイフィードミーリングカッター
• 使用径: Ø16–42 mm
• 最小径（Ø16 mm）は3枚のインサートを使用
• 最大切り込み深さ (ap): 最大0.75 mm
• 送りの例: fz = 1.2 mm/刃
• インサート形状: インサートあたり4切刃；外縁面取り；ねじ座強化カラー；ネガティブシート；3D切りくず溝；コーナー半径1 mm
• 工具本体: >80%再生鋼；耐久性・耐食性向上の特殊合金
• 冷却: 内部給油標準装備
• 適用材: 各種鋼、ステンレス鋼、特殊／耐熱合金、チタン合金；副次: 鋳鉄；一部焼入れ材
• 加工条件: 湿式・乾式加工、倒れやすいワーク、深いキャビティ
