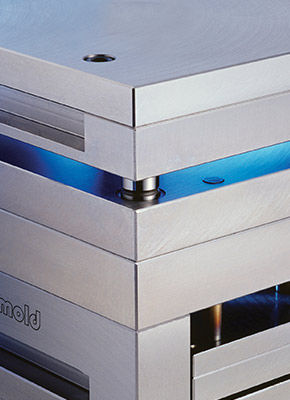

3枚プレート付きモールド・ベースは、150x150mmから400x600mまで、厚さ22mmから146mmまで、30以上の異なるサイズを可能にする3枚のキャビティ・プレートを備えている。
Polimoldは、国際的な座標と寸法の規定に従って、3プレートモールドベースの品質と安全性を保証し、あなたのビジネスを成長させるツールを生産する素晴らしい製品を提供します。
プレートの仕上げ
標準Polimold金型ベースの各プレートは、回転研削盤プロセス(厚さ公差+0.15ミリメートル/ +0.30ミリメートル)で仕上げられています。各プロジェクトによって、すべての板を接線研磨で仕上げるオプションもあります(板厚公差+0,05mm/+0,15mm)。
供給条件
50-80以上のシリーズの金型は、組み立て座標が通知されるので、ガイドピンの直径(D2)60,00mmまたは70,00mmで供給することができます。
50.50以上のPolimoldには、オプションで6本のガイドを付けることができます。
厚さ156mm以上のキャビティプレートには、高さの2/3の穴調整と部品があります。
15.15から20.20までのポリモールドは、お客様から座標が送られてきますので、エジェクターセットに4本のコラムを付けることができます。
4,5,6にはリターンピンが付属しています。
新しいPolimoldには、オフセットガイドピンの代わりにエッジに小径のコラムが付属しています。
ボルト穴
120kg以上のプレート、または500×500mm以上の面積のプレートにはボルトが必要です。Z "寸法が通知されている場合を除き、板厚の中央にあります。3型、4型はA寸法をお知らせください。
---
