レーザー振動センサー VibroFlex

光学式光ファイバー小スペース

概要

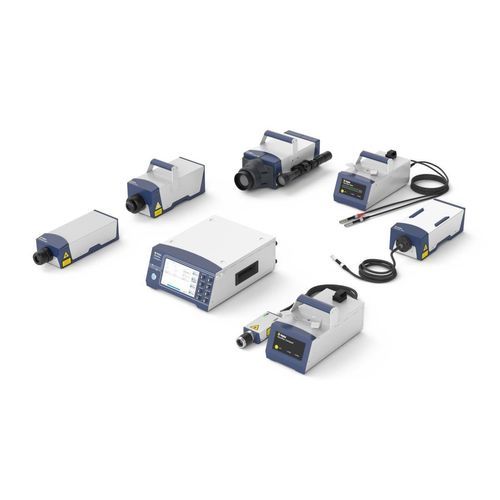

VibroFlex は、ナノスケールからマクロサイズまでの非接触振動測定に対応するモジュール式レーザードップラ振動計プラットフォームです。複数の専用センサーヘッドと Connect+ フロントエンド、VibSoft により、研究開発、量産試験、品質保証向けの柔軟で高性能な振動測定を提供します。

主な特長

• モジュール設計：用途に合わせて交換可能なセンサーヘッドを採用（微小〜長距離）
• 帯域幅：DC ～ 32 MHz（設定可能）
• 変位分解能：サブピコメートル
• 速度測定：最大 ±30 m/s
• 狭小・難接近箇所向けの光ファイバーヘッドをサポート
• 2点間の相対運動を直接測定する差動光学
• 正確なレーザ位置決めと試験記録のためのカメラを内蔵
• 表面前処理を行わずに暗色・油性・鏡面・高温表面でも測定可能

Connect+ フロントエンド（コアユニット）
位相同期リファレンスの取得、エンコーダ／タコ入力によるオーダー解析・ランアップ対応、伝達関数測定用の内蔵シグナルジェネレータ、PTP によるマルチバイブロメータ同期構成。データ転送および制御用の Ethernet／Wi‑Fi（VibroLink）に対応します。

センサーヘッド（例）

• VibroFlex Xtra Fiber — 狭所や組み込み環境向けのリモート光ファイバーヘッド
• VibroFlex Fiber — 狭い場所へのアクセスや位相安定な相対測定に適したファイバーヘッド
• VibroFlex Compact — コンパクトヘッド、顕微鏡対物レンズによる微小構造解析向け
• VibroFlex Neo — 透明媒体越し（ガラス・水）や環境試験槽内の高解像度測定向け
• VibroFlex QTec — QTec® マルチパス干渉計搭載のヘッド。油汚れ・反射面・暗色面・回転表面で高 SNR を実現
• VibroFlex Range — 大型構造や危険領域の遠隔測定向け、500 m 超の測定に対応

ソフトウェアとワークフロー
VibSoft はレーザ振動計用のデータ収録・解析ソフトで、時域／周波数域解析や伝達関数測定、同期チャネルの処理をサポートします。VibroLink は Ethernet／Wi‑Fi によるデータ転送とリモート制御を可能にし、PTP 同期によるマルチチャネル測定を支援します。

用途と利点

• 研究開発：モーダル解析や伝達関数解析に必要な全帯域と高時間分解能を提供
• 生産試験・品質管理：迅速で非接触、摩耗のない検査による合否判定
• 現場および長距離測定：構造物や回転機械の遠隔監視
• 狭所・微小測定：ファイバーアクセスおよび顕微鏡対物レンズの利用

ハイライト（要点）
1. 実績あるプラットフォーム（世界中で多数導入）
2. 用途に応じた測定フレキシビリティ（専用ヘッドと柔軟な入力）
3. VibSoft／VibroLink による統合ワークフロー
4. 将来を見据えたモジュール設計で段階的な拡張が可能
5. レンタルや測定サービスなど柔軟なサポート提供

技術仕様

• 帯域幅：DC ～ 32 MHz（設定可能）
• 変位分解能：サブピコメートル
• 速度レンジ：最大 ±30 m/s（構成依存）
• 参照・入力：位相参照チャネル、エンコーダ／タコ入力
• 信号発生器：伝達関数測定用の内蔵ジェネレータ
• 同期：PTP によるマルチバイブロメータ同期対応
• 接続：VibroLink（Ethernet、Wi‑Fi、TCP/IP）および VibSoft による制御
• 出力：変位・速度・加速度の同期出力
• センサーオプション：ファイバー型、差動光学、顕微鏡対物レンズ、長距離光学（>500 m）、QTec® マルチパス干渉
• 測定表面：暗色・油性・鏡面・高温表面でも信頼性の高い測定が可能
