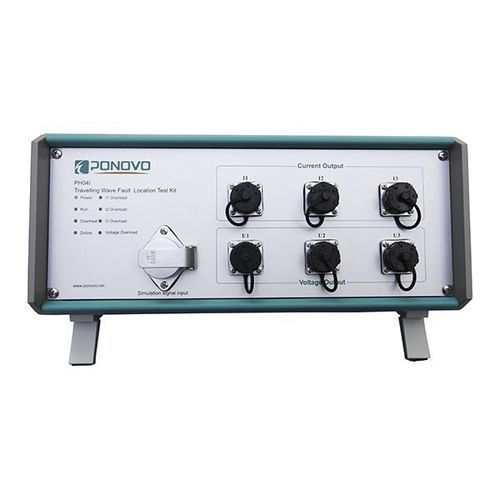

障害検出装置 PH series

PHシリーズ進行波形故障位置検出リレー/機器テストセットは、TWFL機能を持つ進行波形故障位置検出機器と保護リレーのテストと検証のニーズを満たす新しい装置です。 PHシリーズ進行波故障位置テストセットは三相広帯域幅、高速電流出力チャンネルを持ち、高品質で完全な進行波故障信号を再生することができます。ソフトウェアは故障のプレーバック機能を所有し、電力系統の欠陥の現在の進行波の EMPT のシミュレーション波形データか変電所からの記録された進行波形データか他の実際のフィールド テストに従って対応する進行波信号をどちらか出力できます。一方、ソフトウェアはコムトレード形式のデータファイルの読み込みと編集をサポートします。また、ユーザー定義波形の作成と再生をサポートするカスタマイズされた自動テストソフトウェアは、実験室での校正目的を容易にするためにオプションです。 走行波形故障位置試験用PHシリーズは、PHシリーズ検証プラットフォームと連動可能なGPSアクセサリとの時間同期による長距離伝送で、2つの異なる場所にある2つの走行波形故障位置装置/保護リレーの検証を確定することができます。 D/Aおよび電流/電圧チャンネルを介して進行波波形ファイルを出力することにより、PHシリーズ検証プラットフォームは、試験対象機器に出力する進行波故障信号のシミュレーションに使用することができます。このようにして、進行波故障表示装置は故障信号を受信し、故障位置ポイントや距離などの結果を計算することができます。
