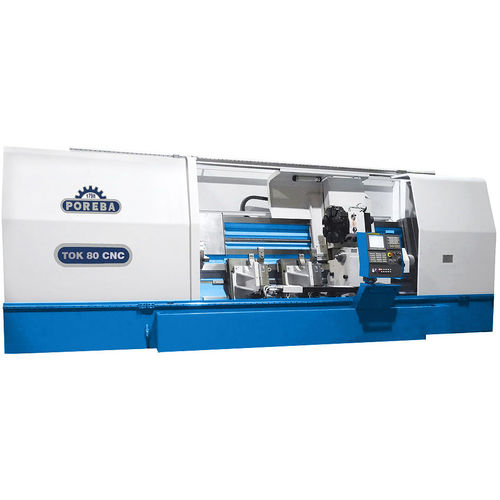

大きなワークピース旋盤 TOK seriesCNC12ツールステーションシャフトおよび軸式部品加工用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- ツールステーション数
- 12ツールステーション
- 応用
- シャフトおよび軸式部品加工用, 大きなワークピース
- その他の特徴
- ミリング, タレット付, 傾斜ベッド, ドリル
- 直径
800 mm, 1,000 mm
(31.5 in, 39.37 in)- 回転速度
最大: 800 rpm
(5,026.548 rad.min-1)最少: 4 rpm
(25.133 rad.min-1)- X軸
1,000 mm, 2,000 mm, 3,000 mm, 4,000 mm
(39 in, 79 in, 118 in, 157 in)- Z軸
410 mm, 510 mm
(16 in, 20 in)- 早送り速度X
5,000 mm/min
(3 in/s)- 早送り速度Z
5,000 mm/min
(3 in/s)- 公称出力
55 kW
(74.8 hp)- 全長
5,500 mm, 6,850 mm, 8,050 mm, 9,900 mm
(217 in, 270 in, 317 in, 390 in)- 全幅
2,450 mm
(96 in)- 全高
2,950 mm
(116 in)- 重量
15,500 kg, 16,200 kg
(34,172 lb, 35,715 lb)
詳細
TOKシリーズ（TOK 80 / 100）横型スラントベッドセンター旋盤は、革新的なメカニカルソリューションと高度な制御システムにより、生産性の高い粗加工と仕上げ加工を保証する多目的旋盤として、その基本バージョンを提供しています。
TOKシリーズの旋盤は、仕様に応じた旋削範囲でのワーク加工、特に大型シャフトの加工を想定しています。
特殊な装置を搭載することで、旋削、穴あけ、フライス加工が可能な横型マシニングセンタとして稼働します。自動タレット、ツールアタッチメント、ツールおよびワーク測定システム、制御されたC軸、ワーク固定台などを装備することができます。
CONTROL SYSTEM
最先端のCNCシステムを応用することで、プログラムに従って自動で精密かつ生産性の高いワーク加工を行うことができます。
---
