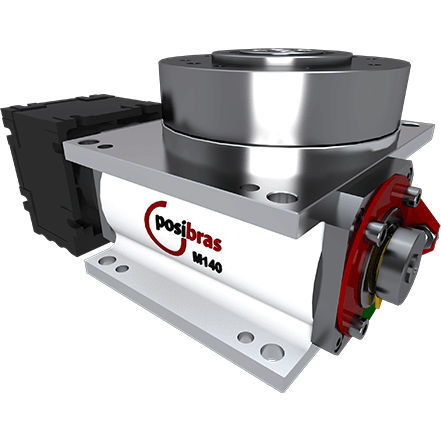

当社の回転式割出テーブルM140は、重量物を必要としない小型のアプリケーション向けに設計されています。
小型軽量で、ネジ4本で簡単に設置できます。
横置き、縦置き、反転(逆さ)のいずれにも対応しています。
以下のような用途に最適です。
- レーザー彫刻
- リベッター
- 架台
- パッド印刷
- スクリーン印刷
積載量
プロジェクトに最適なモデルを選択するには、荷重、移動する質量の慣性モーメント、位置決めのための秒単位の時間とステーション(停止)の数を知る必要があります。
A- 最大アキシャル荷重(*)。
ターンテーブル上に均等に分布する総質量(または総重量)を表す(*) - 最大総荷重はターンテーブルにかかる力を指す。これは、回転が3つの要因に依存するため、インデックステーブルがこの質量を回転させることができるという意味ではありません。
- 角距離の移動(またはステーションの数
- 角速度・加速度
- 全慣性モーメント
B- 最大ラジアル荷重。
回転プレートの中心に垂直な力を表し、一般的にはこのプレートの中心に合わせて割出テーブルの外側にあるアクチュエータによって作用する。
C- 最大垂直トルク。
これはターンテーブル上の質量のアンバランス、またはこのターンテーブルのねじれを表し、通常はインデックステーブルの外側にあるアクチュエータがターンテーブルの片側だけに軸方向の力を及ぼすことによって引き起こされます。
---
