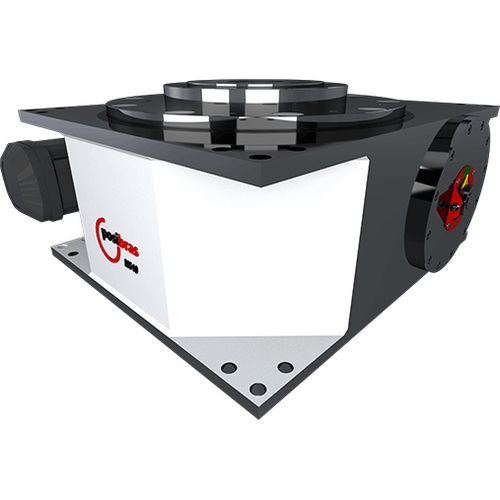

モーター駆動回転インデックステーブル M510

横型縦型重積載用

当社の回転式インデックステーブルM510は、重量物を必要とする重いアプリケーション向けに設計されています。 水平、垂直、または倒立（逆さ）のいずれかの方法で設置できます。 次のようなアプリケーションに最適です。 - ロボット溶接ステーション - じどうアッセンブリーライン - パレットの変位 - とくしゅきかい プロジェクトでどのモデルを使用するかを選択するには、以下の荷重に加えて、移動するセットの慣性モーメント、位置決めのための秒単位の時間、ステーション（停止）の数を知る必要があります。例慣性モーメント12Km2、速度1.5秒、12ステーション。 A- 最大アキシャル荷重(*)。 これは、ターンテーブル（または総重量）に均等に分布する総質量を表します（*） - 最大総荷重は、ターンテーブル上の力を指します。これは、回転が3つの要因に依存するため、インデックステーブルがそのような質量を回転させることができることを意味するものではありません。 - 角変位 - 角速度・加速度 - 全慣性モーメント B- 最大ラジアル荷重。 回転プレートの中心に垂直な力を表し、通常はこのプレートの中心に合わせて割出テーブルの外側にあるアクチュエータによって及ぼされる。 C- 最大垂直トルク。 これは、ターンテーブル上の質量のアンバランス、または通常、ターンテーブルの片側だけに軸方向の力を及ぼすインデックステーブルの外側のアクチュエータによって引き起こされるこのターンテーブルのねじれを表しています。 - D- 水平最大トルク。 インデックステーブルの回転方向の外力を表し、ターンテーブルを回転させたり、回転を停止させたりします。
