ナイフ切断ライン KS600R

金属用形材産業用

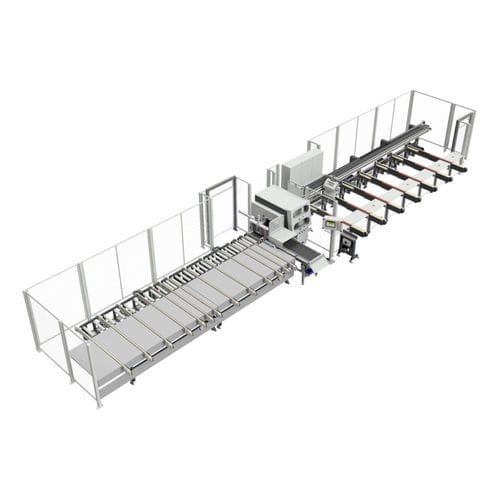

小物部品用のローディング・マガジンとプロファイル・ディスポーザーを備えた切断ラインと、最大7,200 mmまたは2倍の3,000 mmまでの切断長に対応するテイクオフ・ステーション。 技術データ 切断長10～7200mmまでの鋸切断ライン 最小切断幅10mmから最大切断幅470mmまで470mm 鋸高さ 最小10mmから最大470mmまで200mm 切り残し85mmから ローディングマガジン ソーユニットのローディングマガジンは、三相モーターと共通シャフトにより同期駆動されます。 ローディングマガジンのベルト幅は50mmで、コンパートメントがないため、プロファイルの交換時にベルトを交換する必要がありません。 搬送ストロークの長さは、プロファイルまたはレイヤーの幅によって異なります。 材料送りプッシャー ソーラインには、リニアモーターと磁気テープによる最大送り長さ7300mmの電子位置決め可能な送りシステムが装備されています。 繰り返し精度は+/-0.1mmで、トラバース速度は最大180m/分です。180m/minです。 制御システムのデータベースにプロファイルデータを入力すると、プッシャーは自動的にプロファイルの高さに調整されます。 下部クランプジョーは空気圧で移動します。上部クランプジョーとクランプは、ネジスピンドルとサーボモーターによって実現されます。 さらに、グリッパーはプロファイルの不正確さを補正するためにY軸にフローティングマウントされています。 さらに、上部クランプジョーは、必要に応じて交換可能なプレッシャーピースを装備することができます。
