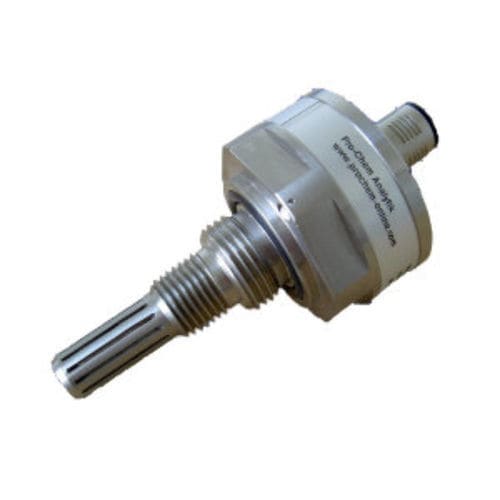

ねじ式露点トランスミッタ LDT

NPT 1/21/2インチUNFDN20 - 3/4インチ

概要
LDTは、ガス配管やプロセス室の露点を連続監視するためのコンパクトなプロセス露点トランスミッタです。ステンレス製ハウジング、保護等級IP65で過酷な産業環境に対応。アナログ4–20 mA出力とHARTデジタルインタフェースを備えています。

アナログおよびデジタル出力
測定範囲全域で線形な4–20 mA（2線）出力を提供します。HARTにより露点、温度、診断情報のリモート取得が可能です。電源：5–28 VDC（非アイソレート）。

センサー技術
LDTは高容量のナノポアセンサーを採用しており、応答が速く長期安定性に優れます。露点の測定範囲は-110°C～+20°Cで、ミラー校正によるトレーサビリティ確認が可能です。

標準機能

• ステンレス製コンパクト筐体、IP65
• 広い測定範囲：-110°C 露点
• 高速応答（T90 ≈ +20°C→-40°Cで60 s）
• 2線式 4–20 mA トランスミッタ（HART対応）
• M12x1 コネクタ
• 長期安定性およびミラー校正

適用分野

• 半導体製造
• 製薬産業
• 3Dプリンタのガス供給・制御
• 工業ガスメーカーおよび乾燥装置
• グローブボックスや制御雰囲気装置

技術仕様

• 測定パラメータ：露点 (°C)
• センサー方式：ナノポア
• 測定範囲：-110°C～+20°C 露点
• 精度：±2 °C（露点）
• 応答時間 (T90)：+20°C→-40°C ≈ 60 s
• アナログ出力：4–20 mA（2線）
• デジタルインタフェース：HART（露点、温度、診断）
• 電源電圧：5–28 VDC（非アイソレート）
• 分解能：測定範囲に依存（アナログ）
• 流量：約1 l/min
• 最大圧力：345 bar
• 校正：ミラー
• ガス温度範囲：-40～+70 °C
• 表示：なし
• 保護等級：IP65
• 接続：¾” UNF、½” NPT
• 寸法：9 cm
• 重量：0.3 kg
