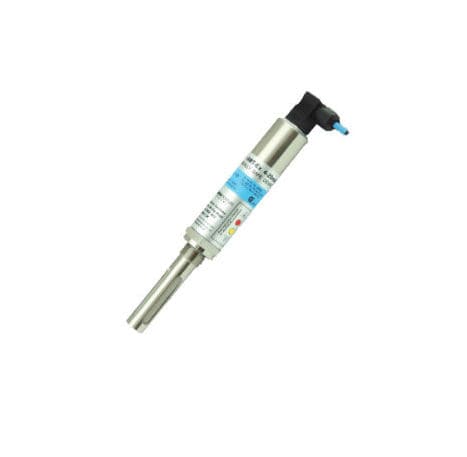

ねじ式露点トランスミッタ AMT-20

酸化アルミニウムセンサDN20 - 3/4インチデジタル

製品説明
AMT-20は、産業環境向けのステンレス製ハウジングを備えたコンパクトな3線式露点トランスミッタで、線形の4–20 mA出力とAl2O3センサーを搭載しています。耐爆仕様（AMT-20-Ex）はデジタル出力を追加で搭載し、Baseefa Ex 1 GD Ex ia IIC T4の認証を取得しています。

アナログ信号出力
選択した測定範囲に対して線形の4–20 mA信号を供給し、プロセス制御・監視システムへ直接統合できます。

アルミナセンサー
Al2O3（アルミナ）センサーは高容量で応答が速く、安定性に優れた正確な露点測定を提供し、要求の厳しいプロセス用途に適しています。

技術概要
測定項目：露点 °C
方式：Al2O3
測定範囲：-120°C～+20°C、-100°C～+20°C、-60°C～+20°C
ATEX：あり（Baseefa Ex 1 GD Ex ia IIC T4）
SIL：いいえ
精度：±2 % FSD
分解能：測定範囲に比例したアナログ分解能
流量：約2～5 l/min
最大圧力：200 bar
校正：Dew Point Mirror
応答時間 T90：約90 s（-20°Cから-60°C）
出力：4–20 mA、2線（3線構成も可）
電源電圧：5–28 V
表示：オプション
保護等級：IP65（表） / IP66 / NEMA 4X（特長）
接続：¾
寸法：14 cm
重量：0.3 kg

標準機能

• 3線式耐爆型露点トランスミッタ
• Ex ia IIC T4 認証
• 総合レンジ：-120°C～+20°C 露点
• 自動校正オプション
• 4–20 mA出力は °C/°F露点、ppm(v)、g/m³、lb/MMSCF に設定可能
• 温度補償
• 故障診断
• 長期安定性
• 高速応答
• IP66 / NEMA 4X 保護

適用分野

• 半導体産業
• 医薬品製造
• 3Dプリント工程
• ガスの製造・処理
• グローブボックスや制御雰囲気用途
• 化学工業

技術仕様

• 型番：AMT-20
• 測定項目：露点 (°C)
• センサー方式：Al2O3（アルミナ）
• 測定レンジ：-120°C … +20°C；-100°C … +20°C；-60°C … +20°C
• 出力信号：4–20 mA（フルレンジに対して線形）、2線
• デジタル出力：あり（AMT-20-Ex）
• 電源電圧：5–28 V
• 精度：±2 % FSD
• 応答時間 T90：≈90 s（-20°C～-60°C）
• 流量：≈2～5 l/min
• 最大圧力：200 bar
• 校正：Dew Point Mirror
• ガス温度範囲：-10 … +50 °C
• 表示：オプション
• 保護等級：IP65 / IP66 / NEMA 4X
• 接続：¾
• 寸法：14 cm
• 重量：0.3 kg
• Ex認証：Baseefa Ex 1 GD Ex ia IIC T4
