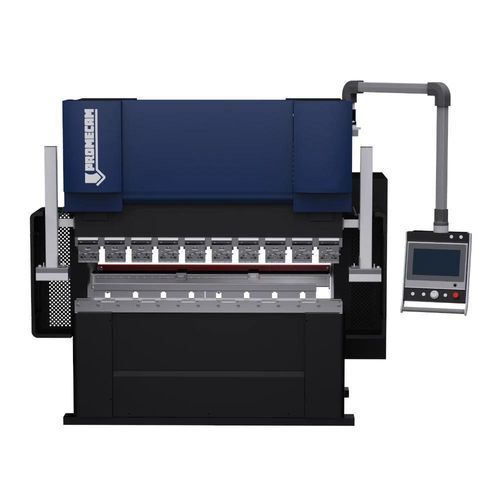

電動式プレスブレーキ Spira series

CNC2軸4軸

製品概要
Spiraシリーズは、持続可能性と安定した曲げ性能を目的に設計された電動プレスブレーキです。油圧油を使用せず、環境負荷を低減するとともに、温度や経年、吸湿性による変動を排除します。サーボモーターは曲げ動作時のみ作動し、待機時の消費電力を最小限に抑えます。

基本構成
全機種が2軸（Y1‑Y2）を採用し、4軸バックゲージ（X、R、Z1、Z2）を装備しており、精密な位置決めと生産時の再現性を確保します。

技術データ（要約表）
Model | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
tonnage [t] | 35 | 50 | 70 | 70
length [mm] | 1350 | 1650 | 2050 | 2500
distance between side frames [mm] | 1300 | 1300 | 1700 | 2000
throat [mm] | 150 | 210 | 300 | 300
stroke [mm] | 180 | 180 | 200 | 200
adapter/bench open height [mm] | 410 | 410 | 430 | 430
X axis stroke [mm] | 400 | 400 | 600 | 600
R axis stroke [mm] | 150 | 150 | 150 | 150
Y1-Y2 axes power [kW] | 2×8.6 | 2×16 | 2×21 | 2×21
Average power [kW] | 2.3 | 2.4 | 2.4 | 2.7
dimensions L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
Weight [kg] | 4000 | 5000 | 6250 | 6500
crowning | no | no | no | mechanical

部品とプロセス

• 速度制御：高性能サーボモーターにより安定したプログラム可能な速度プロファイルを実現します。
• 精度と耐久性：ウォームスクリューとC5鋼ガイドにより、高精度な動作と長寿命を確保します。
• Y軸位置決め：最大0.005 mmの高精度位置決めで高い再現性を提供します。
• 熱処理：構造部を650 °Cで熱処理し、内部応力を低減し長期的なひび割れを防止します。

信頼性を重視
デュアルサーボ構成はY1（左ラム）とY2（右ラム）を独立制御し、高回転のサーボモーターにより高速性、精度および運用コストの最適化を実現します。
使用コンポーネント：

• スクリュー：Techmation (TW-JP) または TSUBAKI NAKASHIMA (JP)
• スラストベアリング：NSK (JP)
• ベルト：Gates (USA)
• 機械CNC：STEP (IT)
• 光学スケール：GIVI Misure (IT)
• 電気部品：Schneider (FR)
• リニアガイド・スライド：HIWIN (TW)
• バックゲージ循環スクリュー：HIWIN (TW)

環境およびエネルギーの利点
Spiraシリーズは油圧油を使用しないため、環境負荷と廃棄コストを低減します。油がないことで温度や経年による変動が除去されます。サーボモーターは曲げ時のみ作動するため、待機消費が非常に低くなります。

CNC とインターフェース対応
Step Automation製のCNCシステムを搭載し、Spiraは3Dモデルとプログラムを直感的なグラフィカルインターフェースで扱えます。多数のオプションによりCNCやオフラインソフト機能をニーズに合わせて拡張可能で、ROCKの新世代コントローラは高性能なプログラミングとプレス管理を提供します。生産管理、保守、リモート監視などIndustry 4.0機能に対応します。

LazerSafe 安全システム
LazerSafe LZS-2 はパンチの危険領域を囲むレーザー光のバリアで、侵入を検知すると自動的に機械を停止します。主な技術パラメータ：

• 検出解像度：約4 mm、微小物体に高感度。
• 応答速度：非常に高速で、通常1ミリ秒未満。
• レーザー種別：クラス1Mレーザー。
• 高度な安全機能：停止距離の継続監視、複雑な曲げ用のTray/Boxモード、自動ミューティングポイント管理。
• 互換性：V型ツールや非標準工具を含む各種プレスブレーキと統合可能。

プロアクティブな保守と監視
予知保全およびエネルギー分析プラットフォームをオプションで搭載可能。重要部品を継続監視し、早期に異常を検出して品質低下やダウンタイムを防止します。稼働率、消費効率、エネルギーコストのダッシュボードを提供し、MESと連携して生産コストの詳細分析が可能です。

特徴 / 技術仕様

• シリーズ: Spira series
• 軸: Y1 - Y2 (2軸); バックゲージ: X, R, Z1, Z2 (4軸)
• 利用可能モデルと定格トン数: Spira 35/1350 (35 t), Spira 50/1650 (50 t), Spira 70/2050 (70 t), Spira 70/2500 (70 t)
• 作業長さ: 1350 mm, 1650 mm, 2050 mm, 2500 mm
• スロート (throat): 150 / 210 / 300 mm（モデルにより異なる）
• ラムストローク: 180–200 mm（モデルにより異なる）
• アダプタ/ベンチ開口高さ: 410–430 mm
• X軸ストローク: 400–600 mm
• R軸ストローク: 150 mm
• Y1‑Y2 軸設置電力: 2×8.6 kW 〜 2×21 kW
• 平均消費電力: モデルにより約 2.3–2.7 kW
• 寸法（L×W×H）および重量はモデルにより異なる（上表参照）
• クラウニング: 大型モデルは機械式、機種によっては無し
• 構造特徴: ウォームスクリュー、C5鋼ガイド、熱処理構造、高精度Y軸位置決め（0.005 mm）
