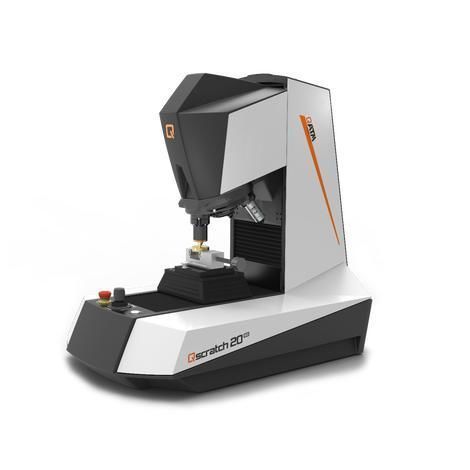

アドヒアランス試験機 Qscratch 20 GO

洋服生産用工業用

概要
Qscratch 20 GOは、コーティングや表面の標準化された品質管理向けに設計された半自動のマクロ／マイクロスクラッチテスターです。進行荷重および定荷重の単一測定に対応し、統合ハードウェアとQpixControl2ソフトウェアによりトレーサブルで規格準拠の結果を提供します。

製品の利点

• 定義された品質チェックワークフロー向けの半自動マクロ／マイクロスクラッチテスター
• ルーチン試験および生産監視に適したコンパクトなソリューション
• 試験力レンジ0.5–200 Nの電子力制御
• 規格準拠の試験が可能な定荷重および逐次増加荷重モード
• 試験モジュールおよびレンズ用の8ポジション自動ツールチェンジャー
• 動的自動化されたZ軸およびモータ駆動のY軸
• ガイド付きスクラッチワークフローと構造化レポートを備えたQpixControl2
• トレーサブルな評価と標準化されたレポートによるQC文書化

試験方法と力の範囲
逐次増加荷重（Progressive load）
初期荷重、終端荷重、荷重増加率を定義します。荷重はスクラッチ長に沿って増加し、目視イベントはそれぞれの位置でLcポイントとして割り当てられます。参照規格：ISO（PFST）、ASTM（PL）。Lcは臨界荷重を示します。

定荷重（Constant load）
スクラッチ長にわたり法線力が一定に保たれます。単発試験、系列比較、繰り返しのQC条件に適しています。参照規格：ISO（CFST）、ASTM（CL）。Lc：臨界荷重。

試験原理と破壊イベント
ダイヤモンドスタイラスが定義された法線力の下で被覆面上を移動します。ひび割れ、剥離、貫通などの可視イベントはスクラッチに沿って局在化され、対応する臨界荷重に割り当てられ、破壊点が追跡可能になります。

破壊イベントの定義と割り当て

• Lc1 - 初期のひび割れ／塑性変形
• Lc2 - スポーリング（剥離）
• Lc3 - 被覆の基材までの貫通

光学系、照明およびイメージング
Qscratch 20 GOはQATM開発の対物レンズ系を採用し、Köhler照明と白色LED、モータ駆動の絞り制御により、高コントラストで高倍率の画像を提供します。標準アクロマートおよび高品質なセミアポクロマートの選択が可能です。統合画像取得とモータ式レンズ／ツール交換により、オフセットなしで検査とLc判定が行えます。

操作と自動化
システムは8ポジションのモータ式ツールチェンジャー（最大3試験モジュール、最大7レンズ）、モータ駆動のY軸、150 mmストロークの動的自動化Z軸、および予測3D運動計算で機構を保護するCAS（Collision Avoiding System）を備えています。試験空間のLED照明と状態表示のバックライトがサンプル配置と状況把握を支援します。

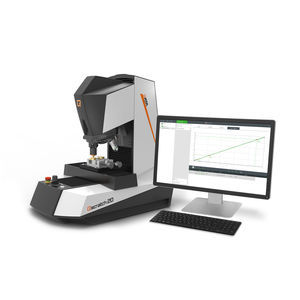

ソフトウェアとワークフロー
QpixControl2はガイド付きスクラッチワークフローと3Dユーザーコンセプトを提供します：メソッド作成、スクラッチ位置の視覚的設定、自動単発／多重測定、ガイド付きLc評価、画像統合取得、データ管理、エクスポート、標準化されたレポート作成。XML、CSV、Q‑DAS、LIMS、OPC UAなどの接続性をサポートし、Industry 4.0統合が可能です。

被覆・材料の種類（代表的な用途）

• 薄膜の硬質セラミックコーティング（通常0.1–30 μm）：カーバイド（TiC、CrC）、窒化物（TiN、CrN、TiAlN）、酸化物（Al2O3）、ダイヤモンド、DLC
• 薄膜の硬質PVD/PACVDおよび技術的コーティング（通常≤ 20 μm）：PVD TiN、PACVD DLC、アーク放電DLC、PVD/PACVD Cr–C、PVD Al2O3、硬クロム

規格

• DIN EN ISO 20502 / ASTM C1624 — スクラッチテストによる硬質セラミックコーティングの付着性および機械的破壊モードの決定
• ISO 27307 — 断面横方向スクラッチテストによる熱噴霧セラミック層の付着性および凝集性の評価
• ASTM G171 — 定義されたダイヤモンドスタイラスと一定の法線力を用いたスクラッチ硬さの決定

付属品／基本装備

• Rockwellダイヤモンドインデンター（基本試験モジュール）
• 標準対物：20x、50x（付属）
• モータ駆動Y軸および動的Z軸（CAS）
• 8ポジションモータ式ツールチェンジャー（最大3モジュール、最大7レンズ）
• 統合QpixControl2ソフトウェア（ガイド付きワークフローとレポート機能）

仕様

• 試験力範囲：0.5–200 N（0.5 Nおよび1 N > 1% 精度）
• Z軸：動的、自動化（CAS）、ストローク150 mm
• ツールポジション：8位置モータ式ツールチェンジャー（最大3試験モジュール、最大7レンズ）
• レンズ種別：標準（アクロマート）および高品質（セミアポクロマート）
• テーブルサイズ：150 x 120 mm
• 駆動幅（Y）：150 mm
• Y軸位置決め精度：±0.2 μm
• 操作要素：非常停止、スタートボタン、ジョイスティック Y/Z
• 最大ワーク重量：50 kg
• 本体重量：58 kg
• オプションモジュール：Qpix Inspect（クレーター研削、Rockwell付着試験）、デジタルノギスおよびその他検査オプション
