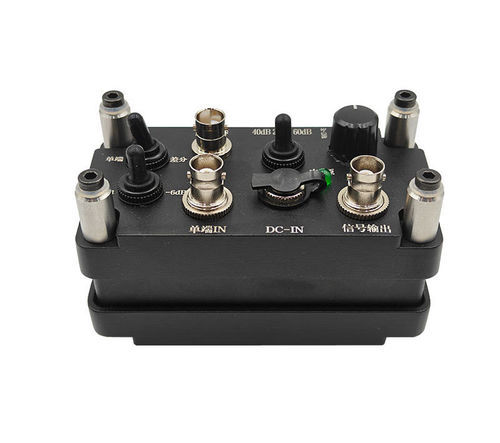

信号前置増幅器 PAS3

電圧音IP

説明
PAS3は、AE（音響放射）センサーからの微小な電圧信号を増幅して収集ユニットへ送るための広帯域プリアンプです。選択可能なゲイン、複数のアナログフィルタレンジ、シングルエンド／差動入力を備え、一般的なAEセンサーと収集カードに対応します。

機能説明

• 入力スイッチ：入力を「Single」（左）または「Differential」（右）に切替。
• 差動入力：差動センサー用のBNCコネクタ。
• ゲインスイッチ：ゲイン位置（40 dB | 20 dB | 60 dB；内部設定で細かいゲイン調整可）。
• フィルタノブ：4つのアナログフィルタレンジから選択：5 kHz–1.2 MHz｜80 kHz–480 kHz｜5 kHz–160 kHz｜5 kHz–50 kHz。
• 減衰スイッチ：0 dB（左）または -6 dB（右）。
• シングル入力：単芯センサー接続用（ほとんどのセンサー）。
• 電源ポート：AE収集システムのファントム電源を使用しない場合は外部DCアダプタを接続（DC 18–32 V）。
• 電源表示：給電時に点灯（ファントムまたはDC）。
• 信号出力：増幅・フィルタ済みのAE信号をBNCで出力。AE収集システムからのファントム電源入力に対応。
• マグネットベース：金属面への設置を容易にするオプションのマグネット（注文時選択）。

主な特徴

• 多くのAEセンサーと収集カードに対応する広帯域の汎用プリアンプ。
• 選択可能なプリアンプゲイン（14、20、34、40、54、60）と、特定ゲインでの0 dB / -6 dB微調整。
• 用途に応じた4種類の選択式アナログフィルタを内蔵。
• シングルエンドおよび差動入力に対応。
• ファントム電源または外部DCの二通りの電源供給方式。
• 感電防止およびブロッキングからの復帰機能。
• 自動センサーテスト（AST）機能によりセンサーへテスト信号を発生（SWAE等の対応ソフトが必要）。
• 入出力逆接保護と表示（緑＝正しい接続）。
• EMI対策と耐衝撃性を兼ねたダイキャストアルミ筐体。
• 金属構造への取り付け用に磁気底面をオプションで装備可能。

技術仕様

• ゲイン：20 / 40 / 60 dB（選択式；追加の内部設定あり）
• 減衰：0 / -6 dB
• 応答周波数：5 kHz～1,200 kHz
• 等価雑音：<7 µV（60 dBゲイン時 RMS）
• フィルタレンジ：5 kHz–50 kHz；5 kHz–160 kHz；80 kHz–480 kHz；5 kHz–1,200 kHz
• 最大過渡出力：20 Vpp
• 最大定常出力：13.6 Vpp
• 基板電源：7.5 V–32 V；DC電源：18 V–32 V
• 出力負荷：50 Ω
• 使用温度：-20 °C～+60 °C
• 筐体材料：ダイキャストアルミ
• 寸法（L×W×H）：10.5 cm × 5.5 cm × 7 cm
• 重量：483.7 g
• 保護等級：IP65
